Стандарт FEFCO — Международный код гофротары

Международный стандарт FEFCO (Европейская федерация производителей гофрокартонной упаковки) классифицирует все типы гофротары по единым кодам. Каждый код однозначно описывает конструкцию ящика: форму заготовки, способ сборки и область применения.

Используйте коды FEFCO при заказе гофротары — это гарантирует точное совпадение конструкции независимо от производителя.

Ничего не найдено. Попробуйте другой код.

Условные обозначения

На чертежах FEFCO используется единая система обозначений размеров и типов сборки.

Размеры

L — длина (Länge) B — ширина (Breite) H — высота (Höhe)

Размеры указываются во внутреннем просвете: L × B × H мм.

Способ сборки

M — ручная сборка A — автоматическая сборка M/A — ручная или автоматическая M+A — комбинированная сборка

Типы закрытия клапанов

Страницы 1–5 PDF содержат полную таблицу типов закрытия (C0–C9) и символов на чертежах.

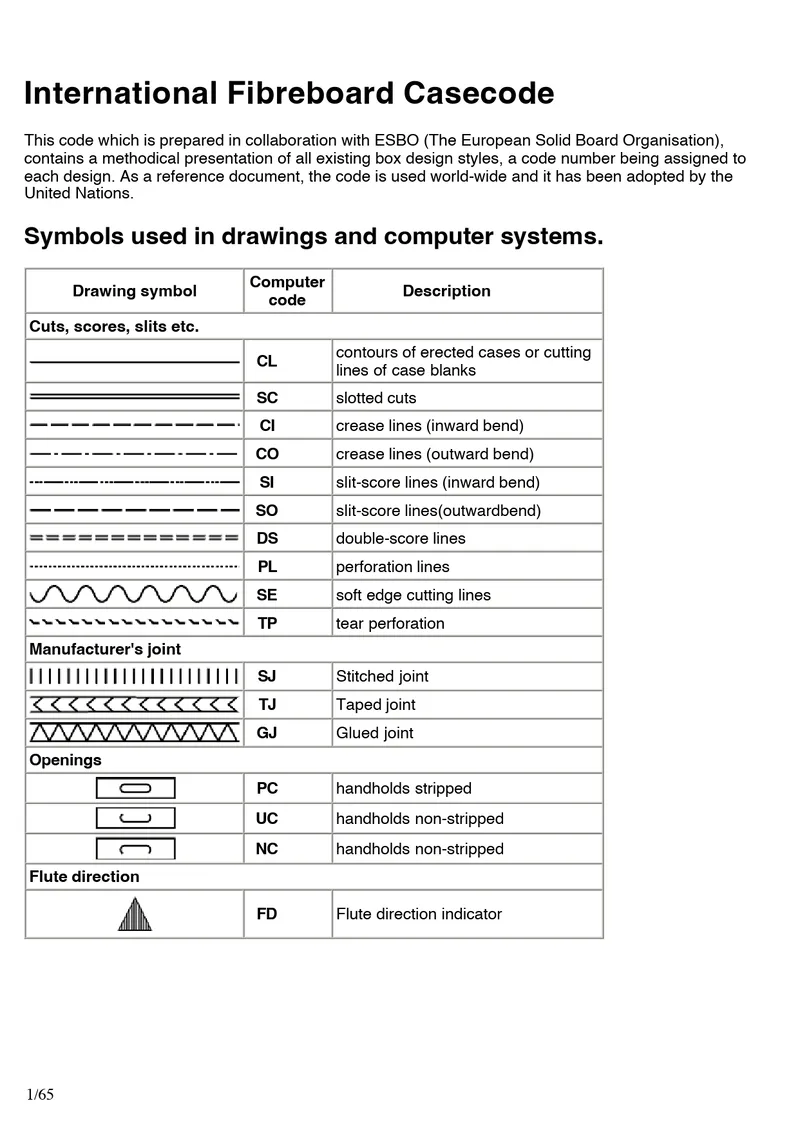

FEFCO — условные обозначения символов — Условные обозначения символов

FEFCO — таблица размеров — Таблица обозначений размеров

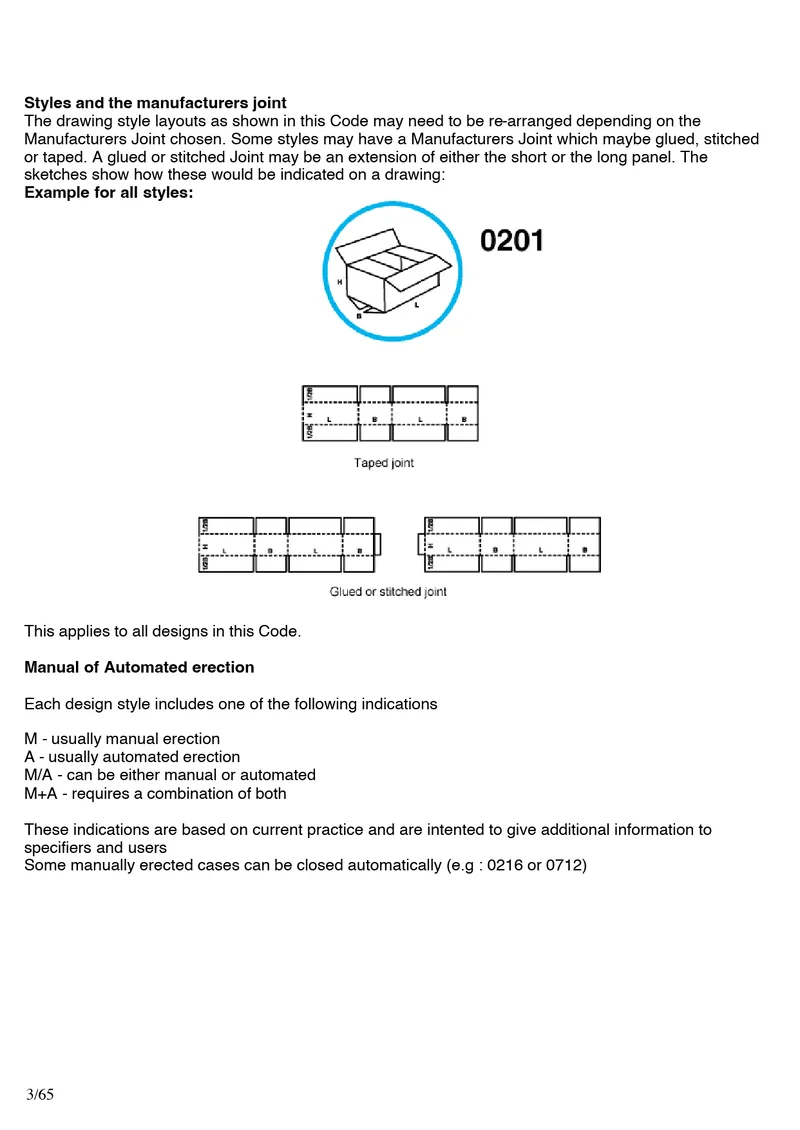

FEFCO — типы закрытия C0–C4 — Типы закрытия C0–C4

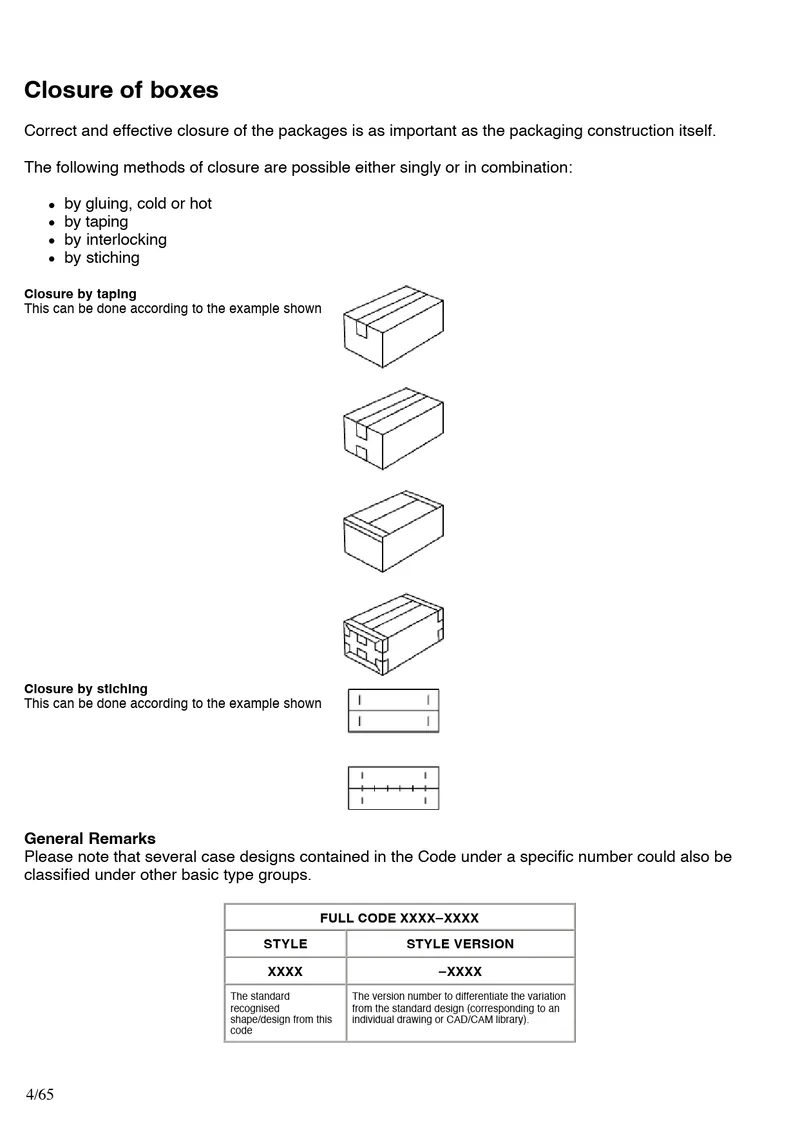

FEFCO — типы закрытия C5–C9 — Типы закрытия C5–C9

Категория 01 — Листы и рулоны гофрокартона

Плоские листы и рулоны гофрокартона без надрезов и биговок. Используются как упаковочный материал, прокладки и основа для изготовления других видов тары.

Коды: 0100, 0110. Смотрите в каталоге: FEFCO 0100, FEFCO 0110.

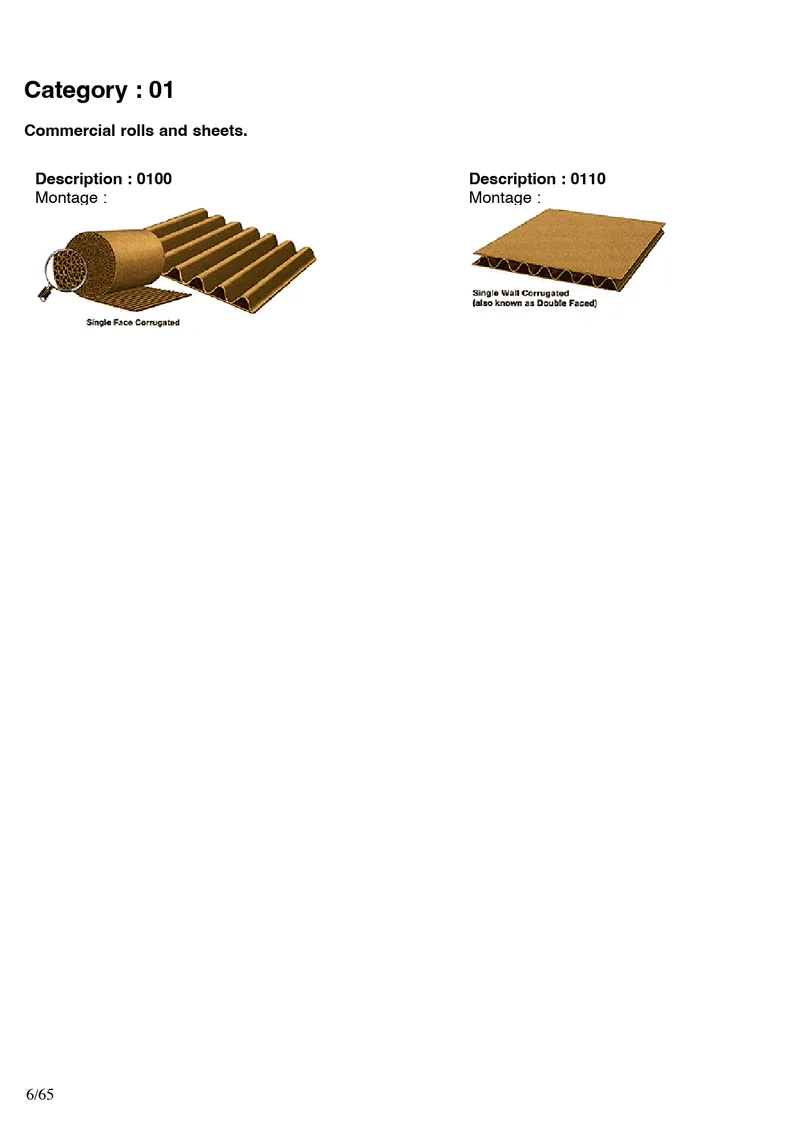

FEFCO 0100, 0110 — листы и рулоны — 0100 · 0110

Категория 02 — Щелевые ящики

Наиболее распространённый тип гофроящиков. Состоят из одной заготовки с четырьмя клапанами сверху и снизу. Поставляются в сложенном плоском виде, собираются вручную или автоматически на линии упаковки. Скрепление — скобы, клей или лента.

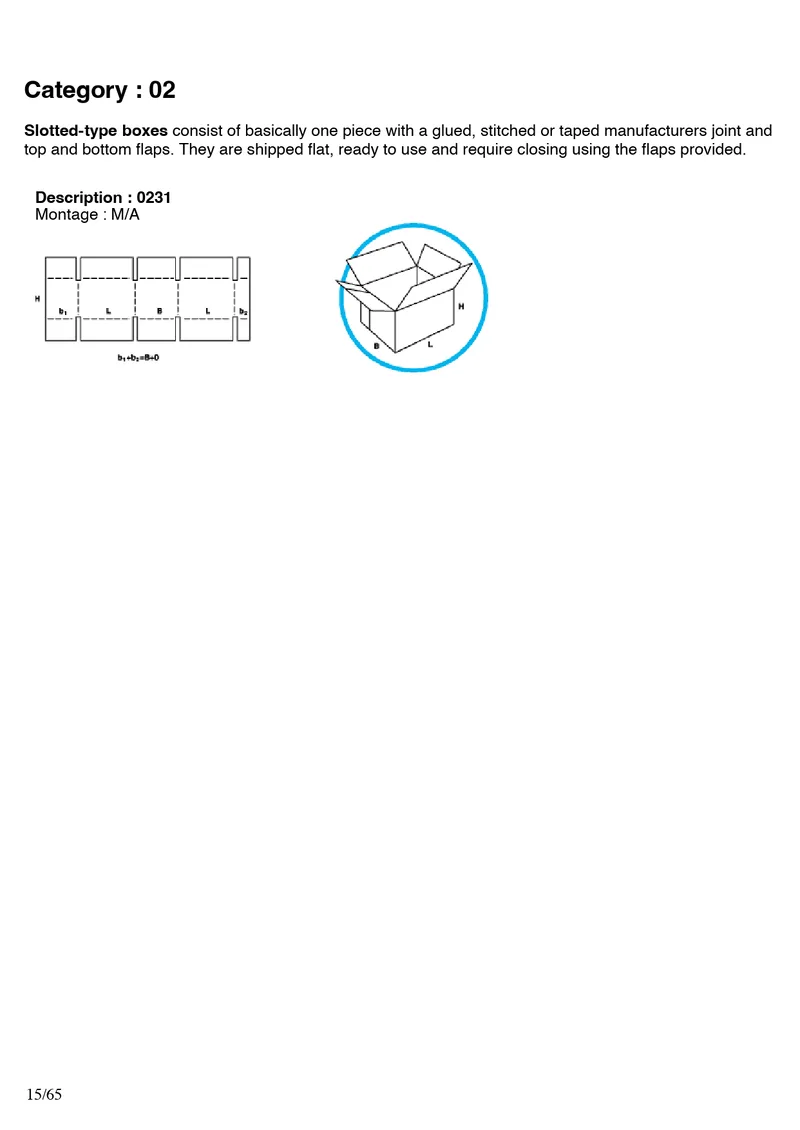

Коды: 0200–0231. Самый популярный — FEFCO 0201 в нашем каталоге.

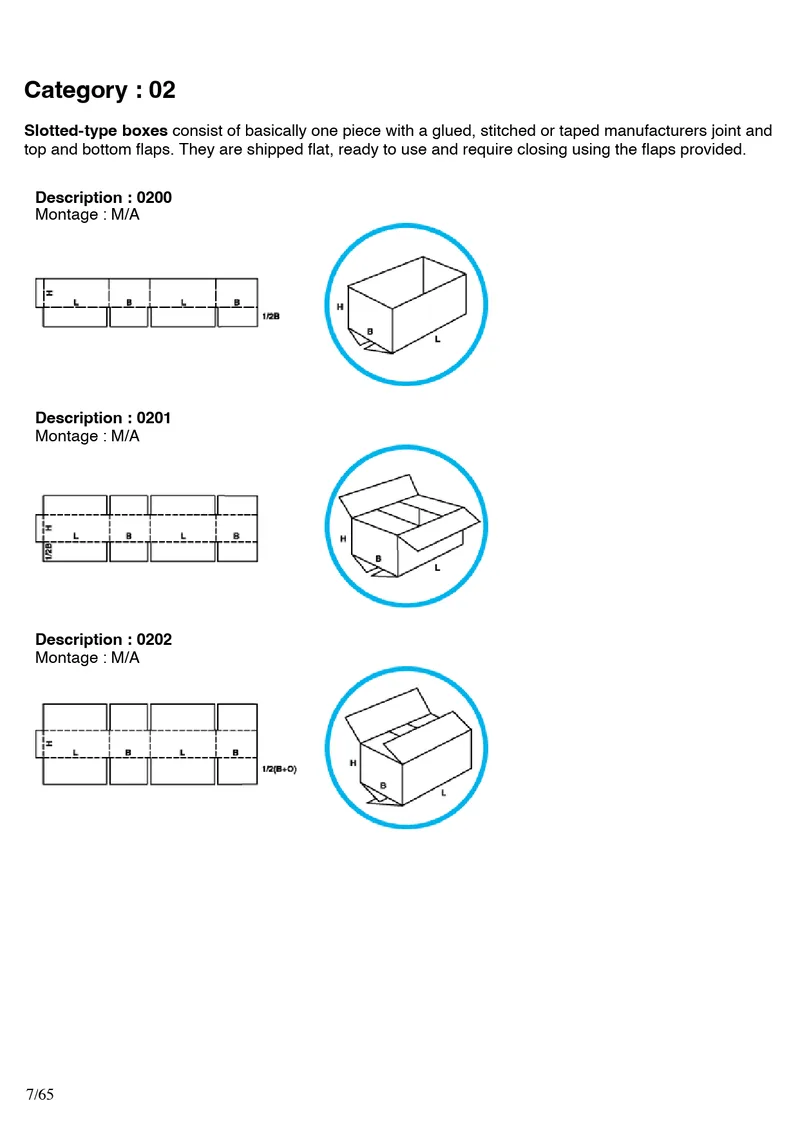

FEFCO 0200, 0201, 0202 — 0200 · 0201 · 0202

FEFCO 0203, 0204, 0205 — 0203 · 0204 · 0205

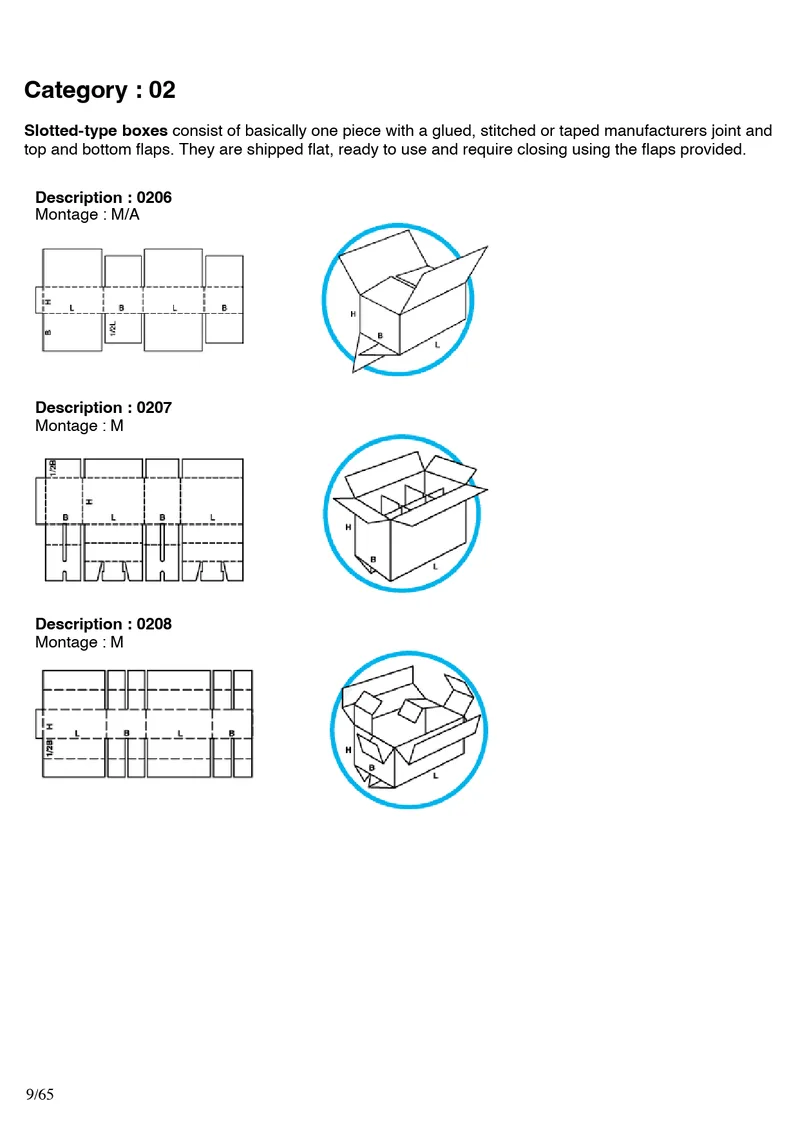

FEFCO 0206, 0207, 0208 — 0206 · 0207 · 0208

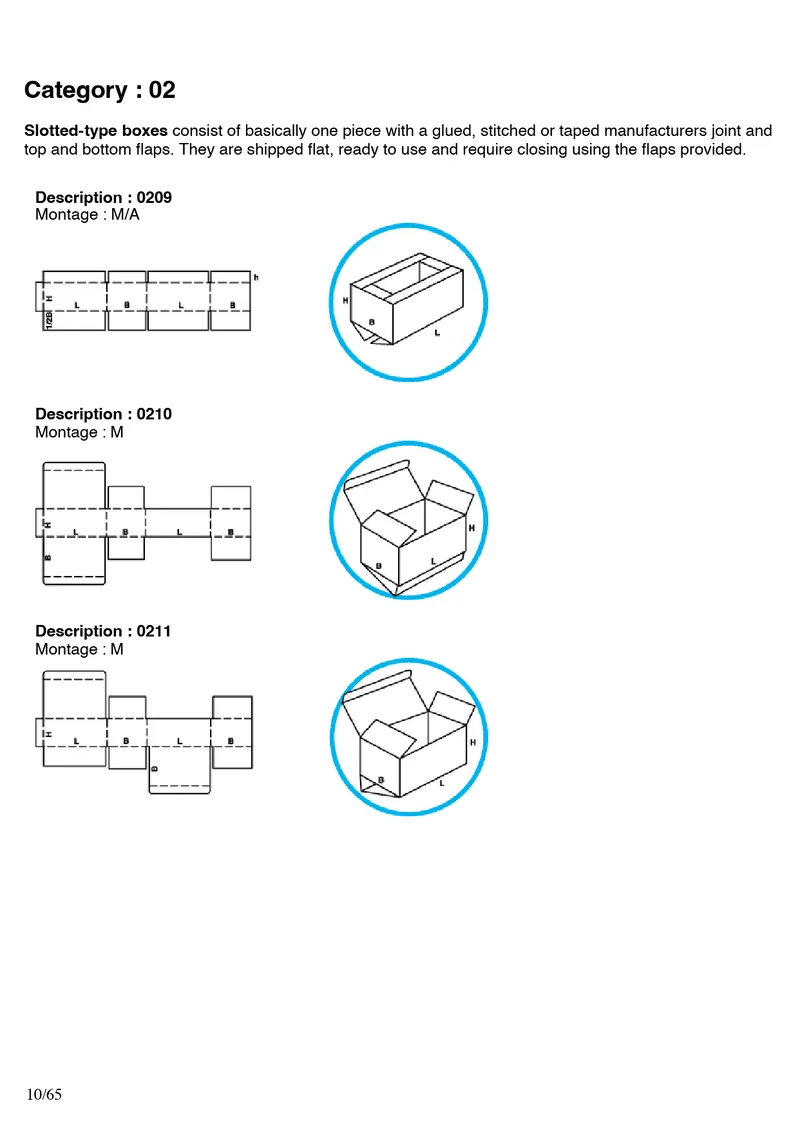

FEFCO 0209, 0210, 0211 — 0209 · 0210 · 0211

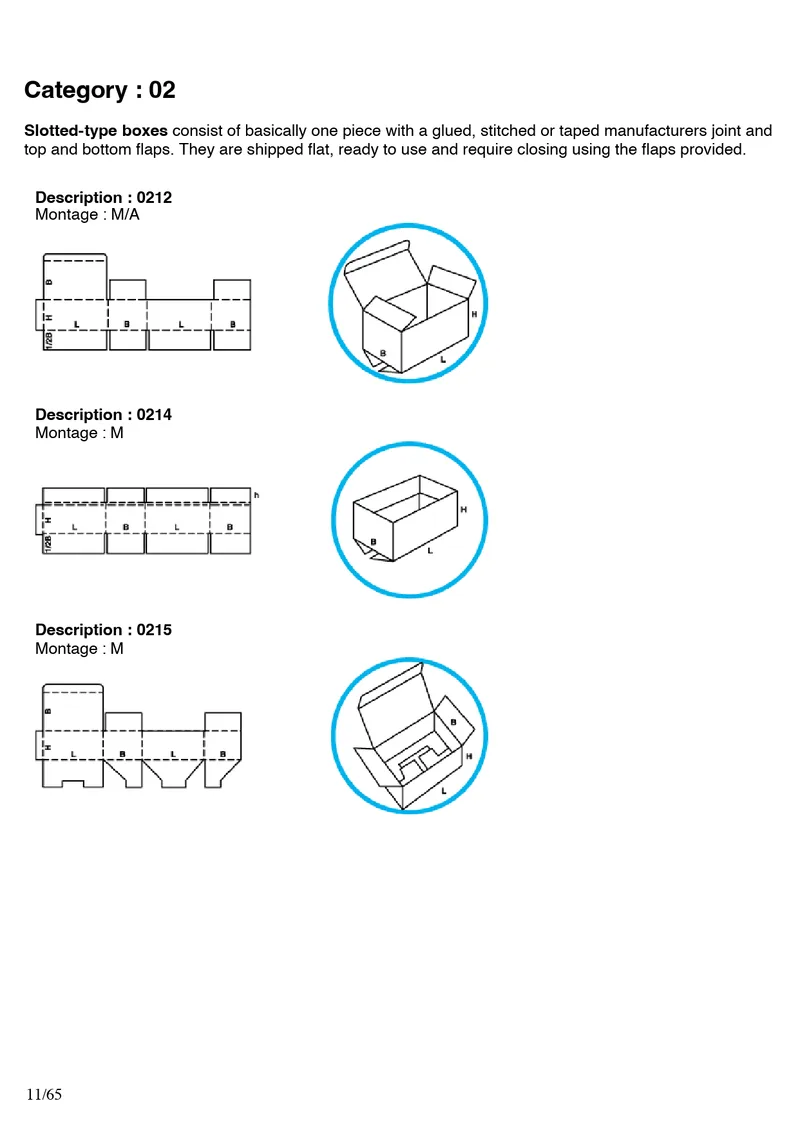

FEFCO 0212, 0214, 0215 — 0212 · 0214 · 0215

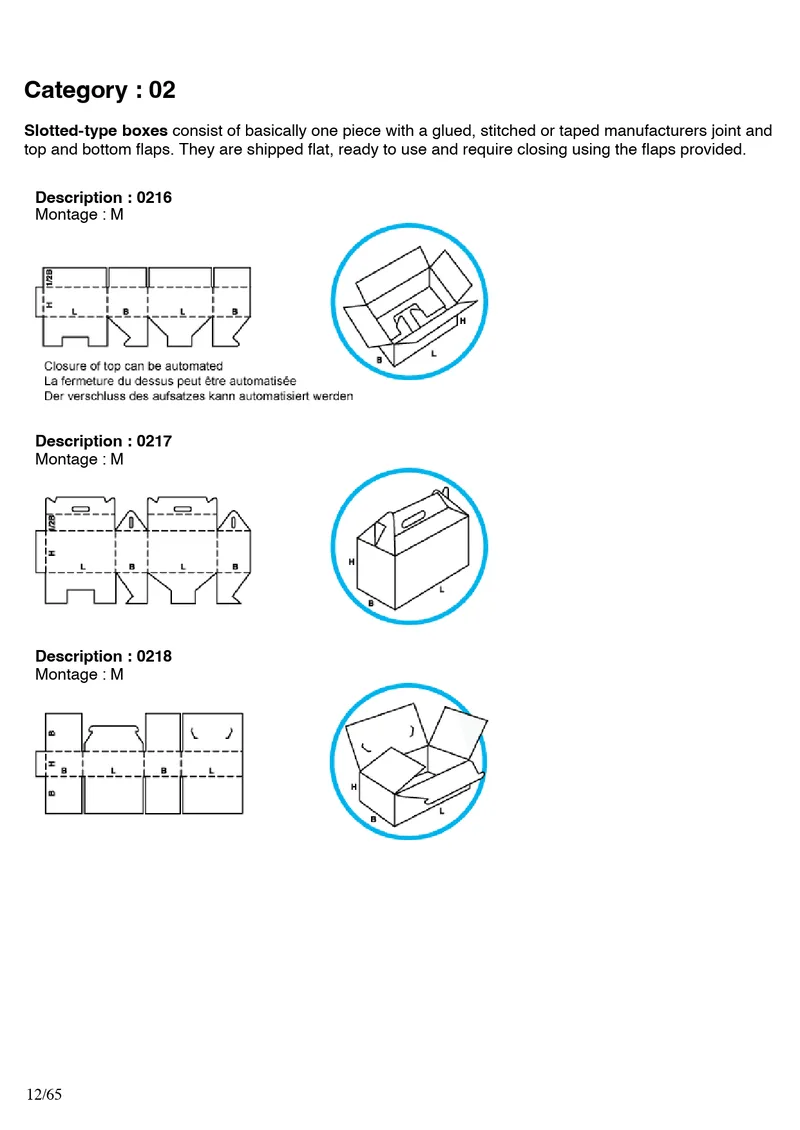

FEFCO 0216, 0217, 0218 — 0216 · 0217 · 0218

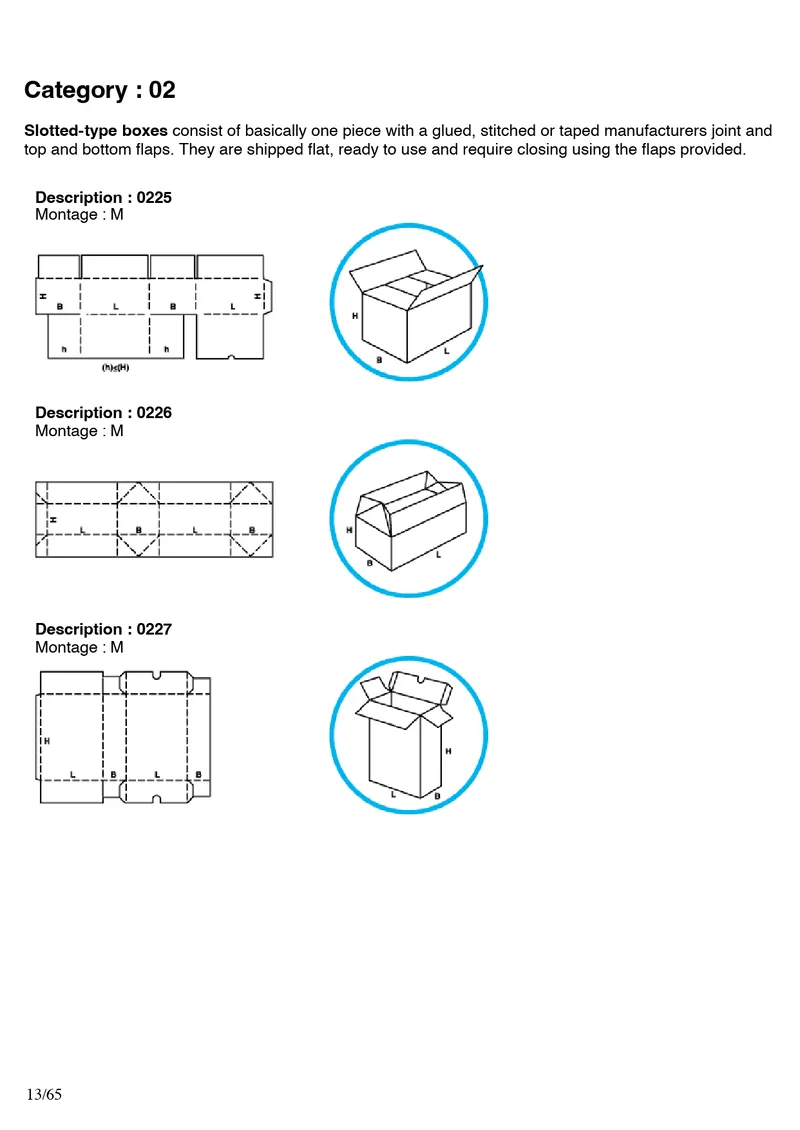

FEFCO 0225, 0226, 0227 — 0225 · 0226 · 0227

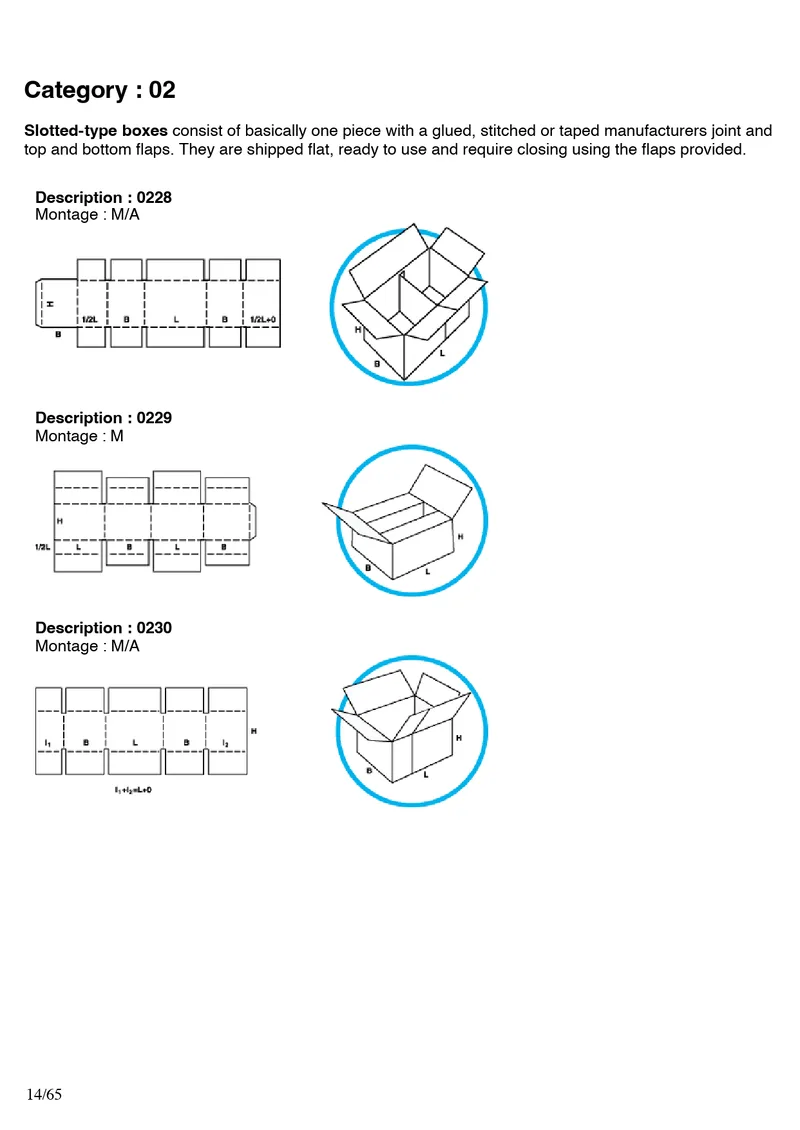

FEFCO 0228, 0229, 0230 — 0228 · 0229 · 0230

Категория 03 — Телескопические ящики

Ящики, состоящие из двух и более частей: крышка и/или дно надвигаются на корпус. Обеспечивают надёжную защиту содержимого и регулируемую высоту. Применяются для упаковки пиццы, кондитерских изделий, одежды.

Коды: 0300–0352.

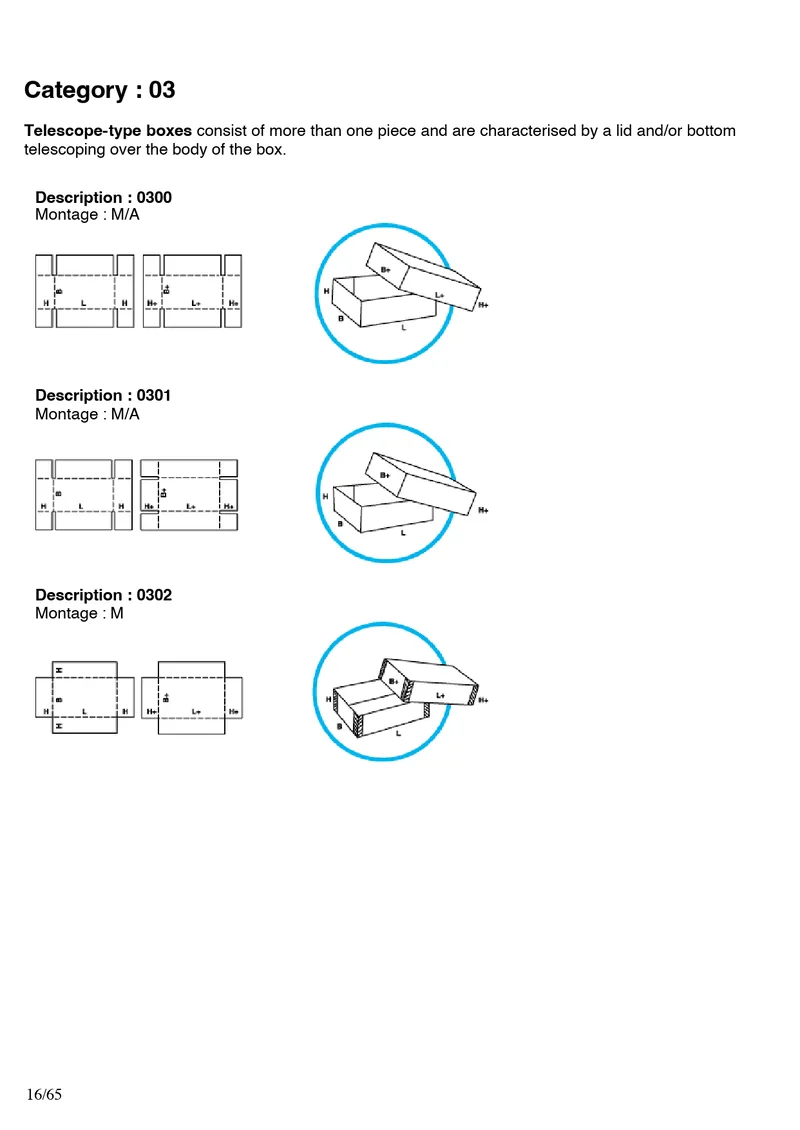

FEFCO 0300, 0301, 0302 — 0300 · 0301 · 0302

FEFCO 0303, 0304, 0306 — 0303 · 0304 · 0306

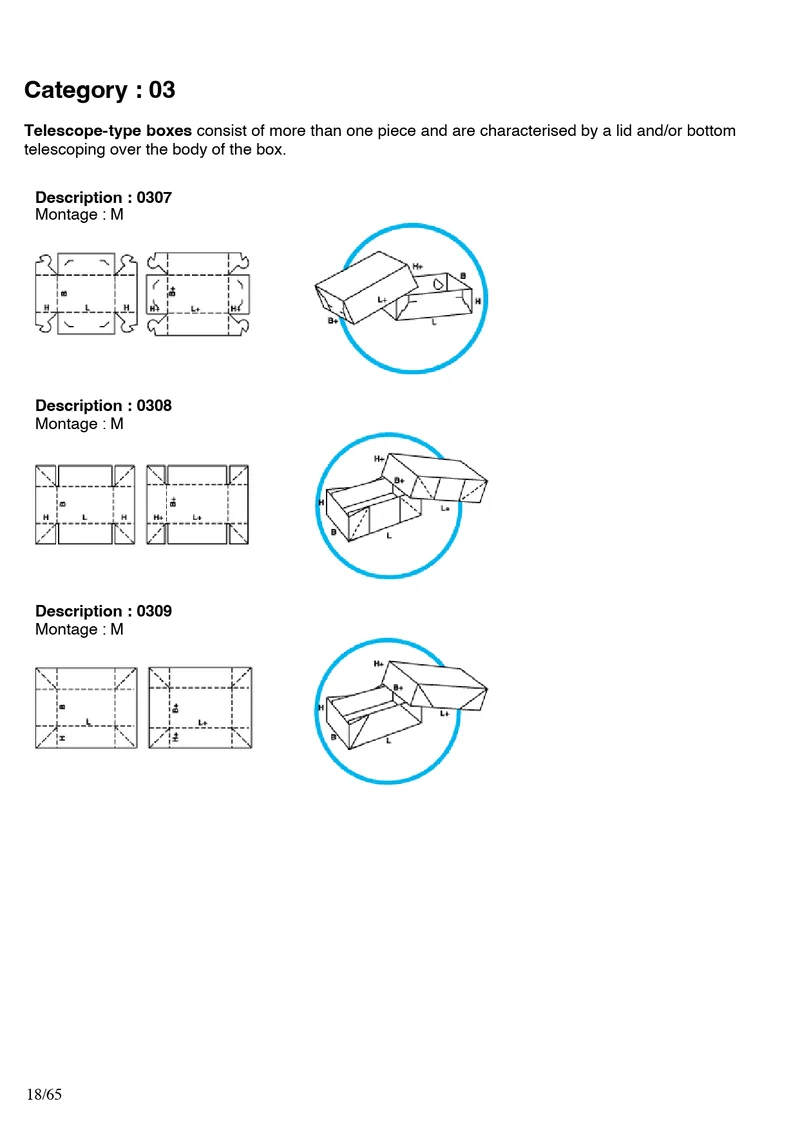

FEFCO 0307, 0308, 0309 — 0307 · 0308 · 0309

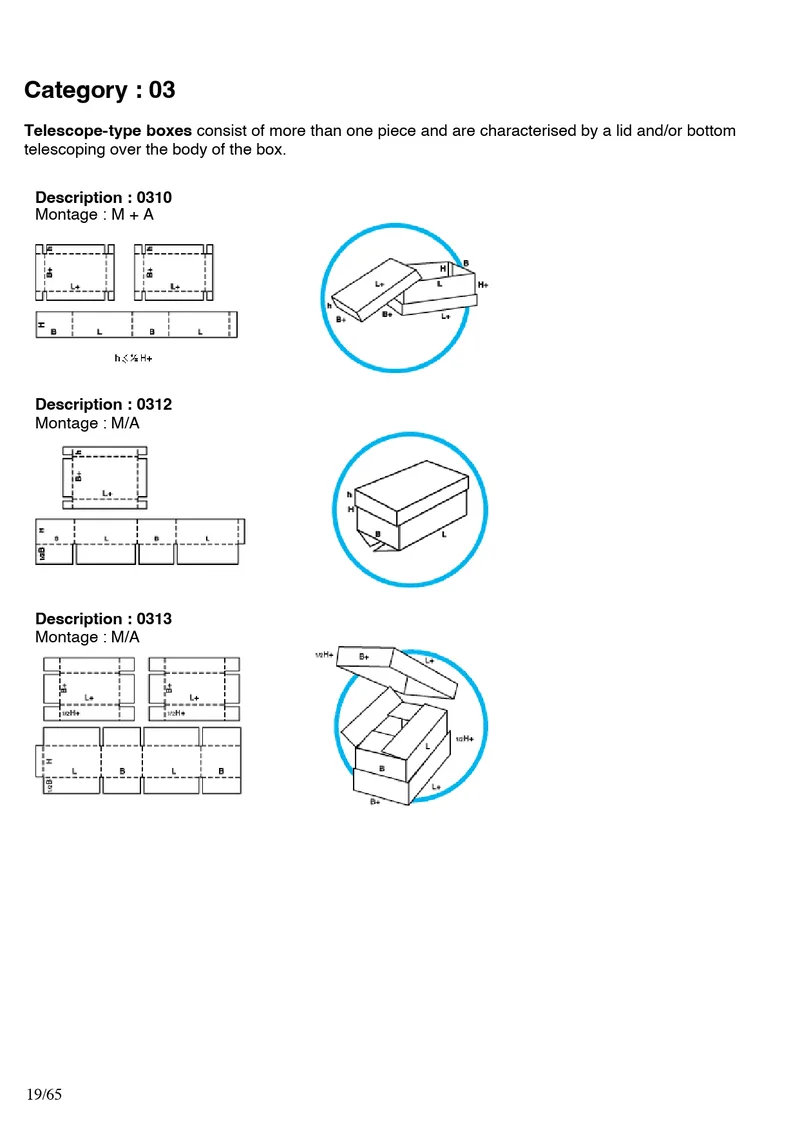

FEFCO 0310, 0312, 0313 — 0310 · 0312 · 0313

FEFCO 0314, 0320, 0321 — 0314 · 0320 · 0321

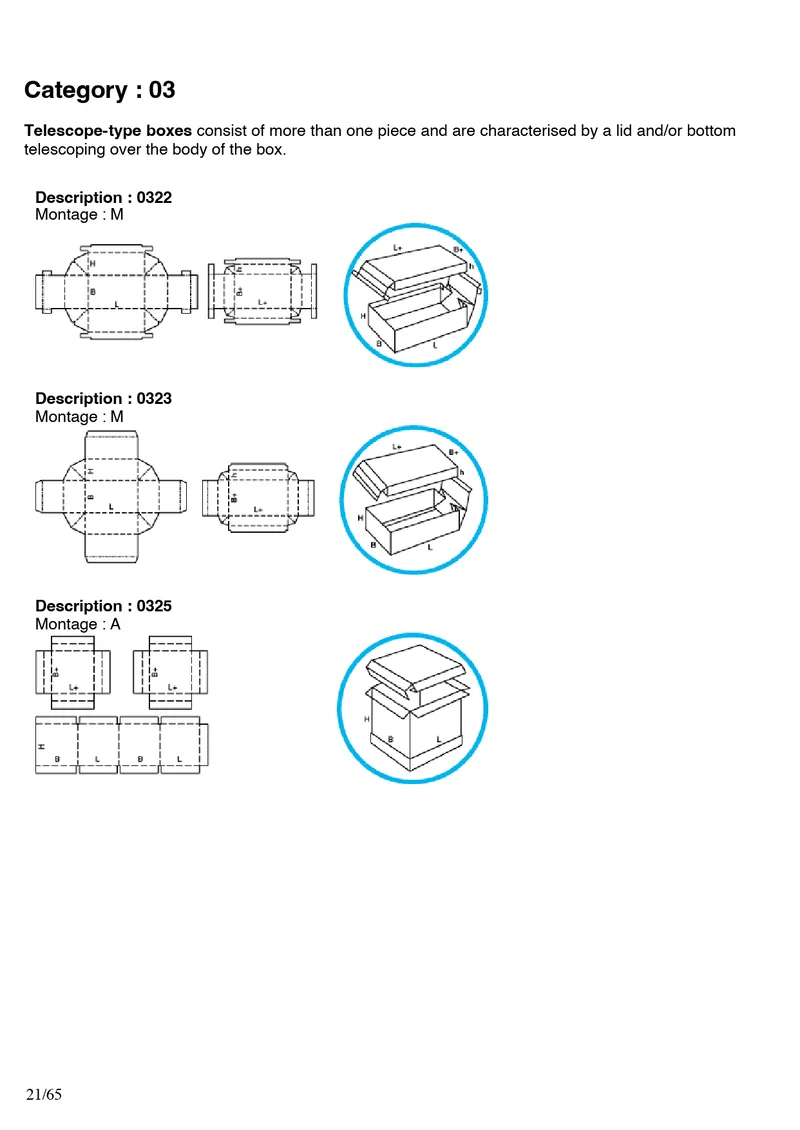

FEFCO 0322, 0323, 0325 — 0322 · 0323 · 0325

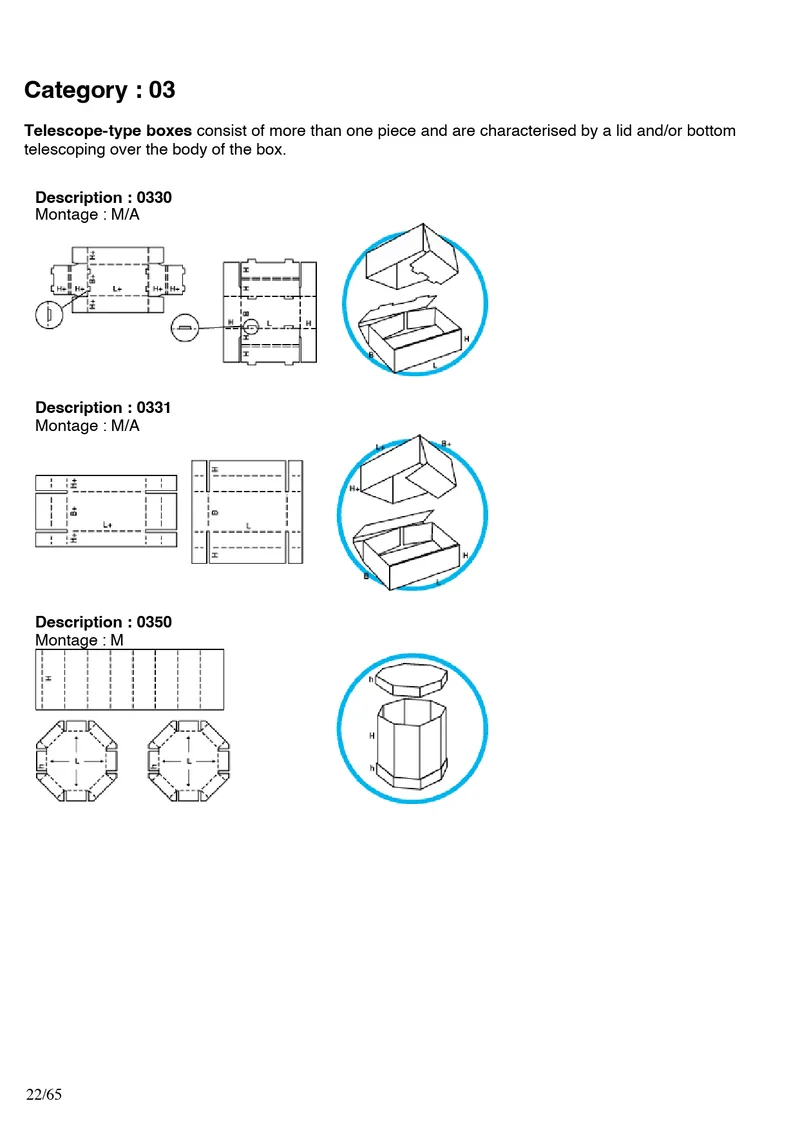

FEFCO 0330, 0331, 0350 — 0330 · 0331 · 0350

Категория 04 — Лотки и папочные коробки

Изготавливаются из одной заготовки. Дно шарнирно соединено со стенками — коробка разворачивается в один приём. Широко используются в пищевой промышленности, для фруктов, овощей, хлебобулочных изделий. Часть конструкций складывается автоматически.

Коды: 0400–0473.

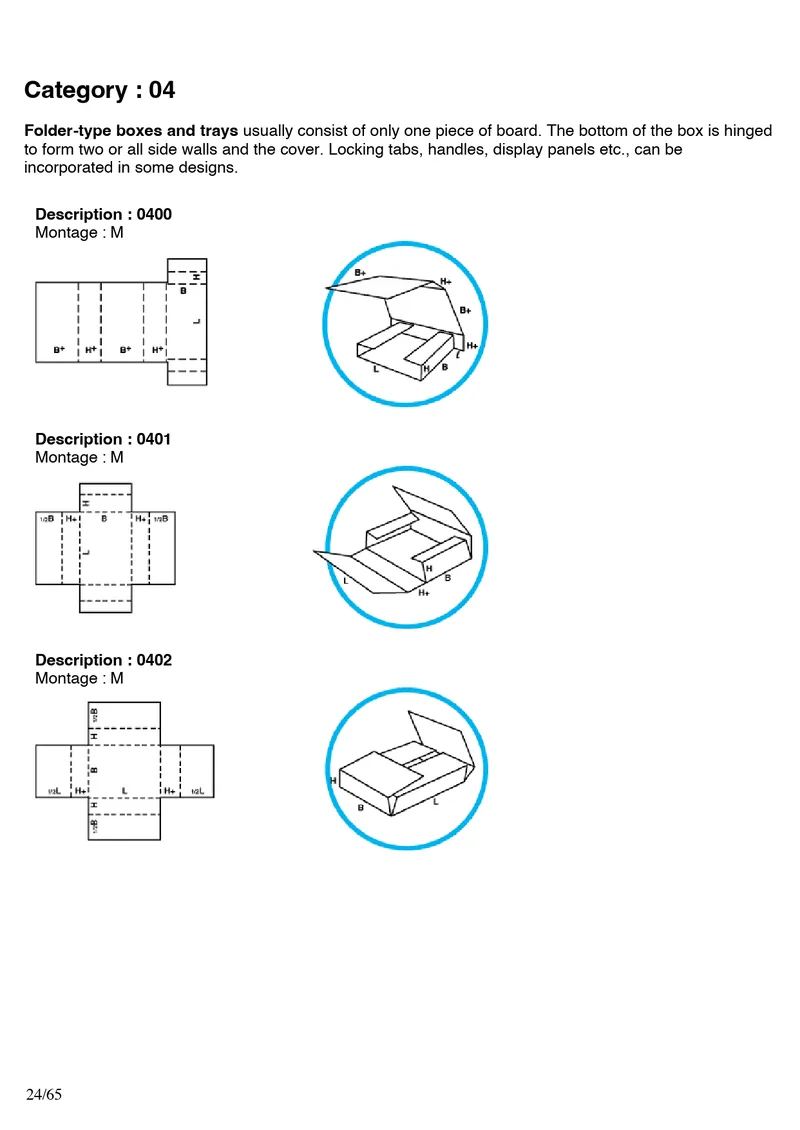

FEFCO 0400, 0401, 0402 — 0400 · 0401 · 0402

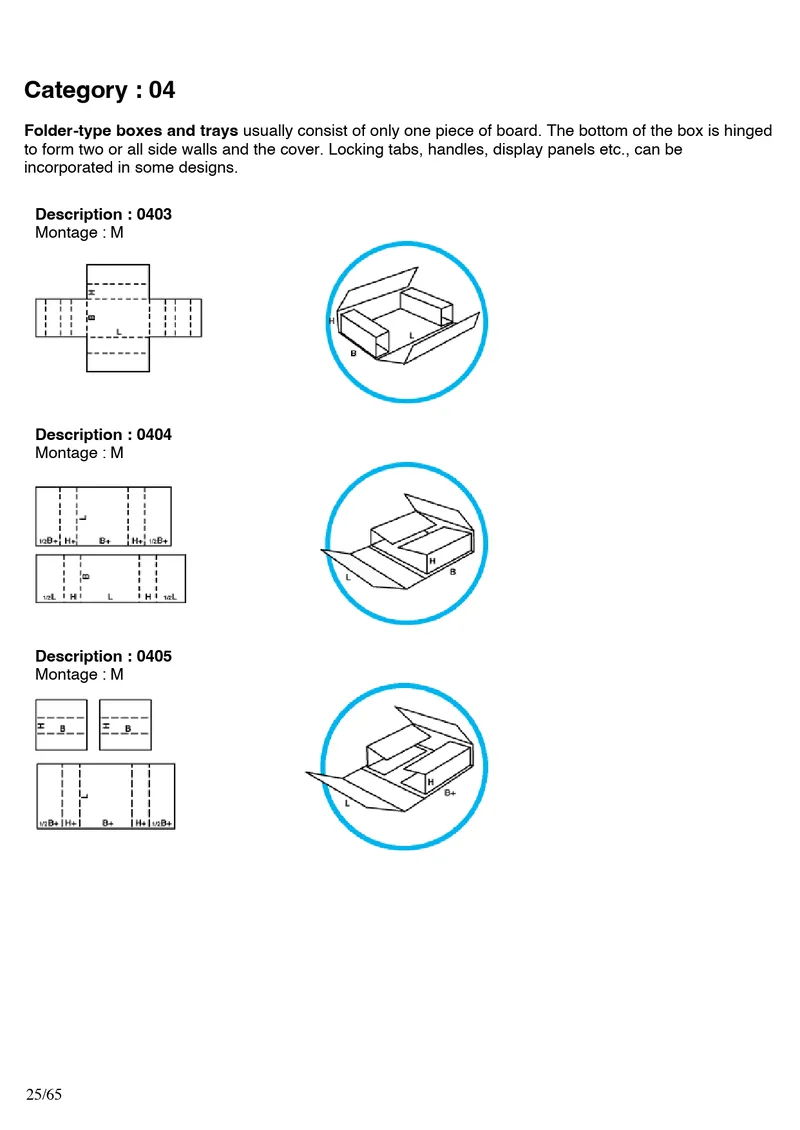

FEFCO 0403, 0404, 0405 — 0403 · 0404 · 0405

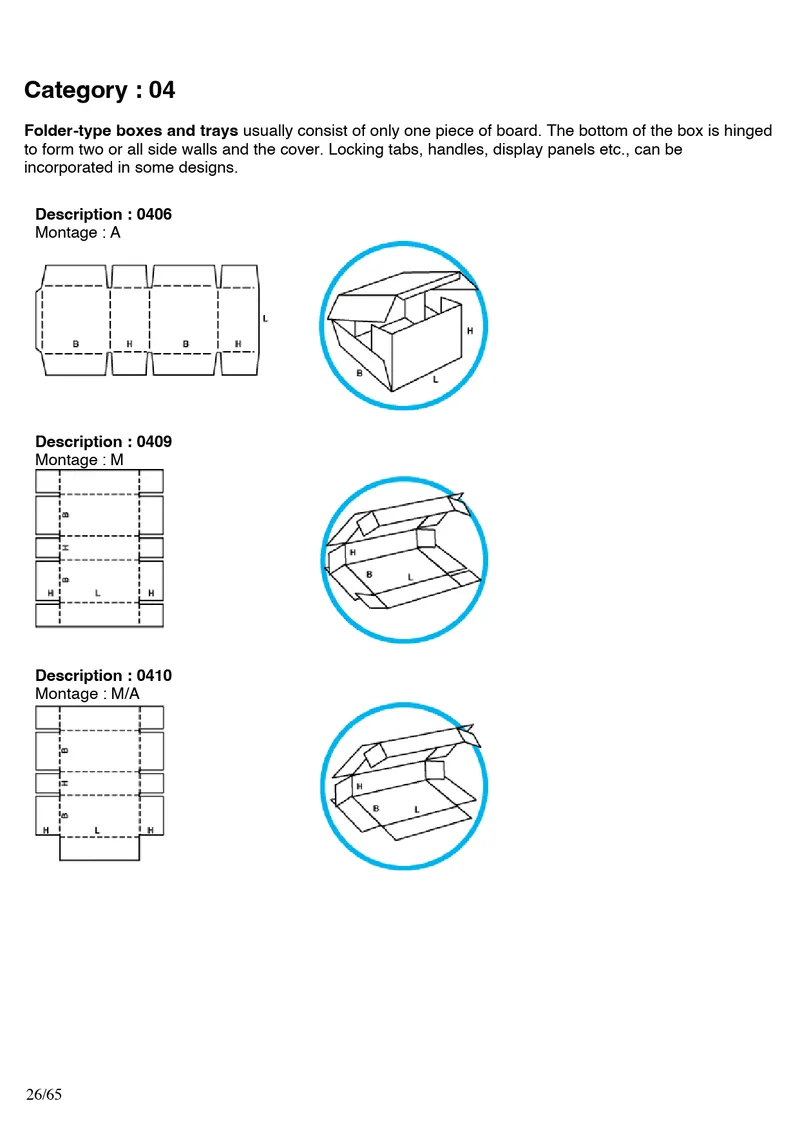

FEFCO 0406, 0409, 0410 — 0406 · 0409 · 0410

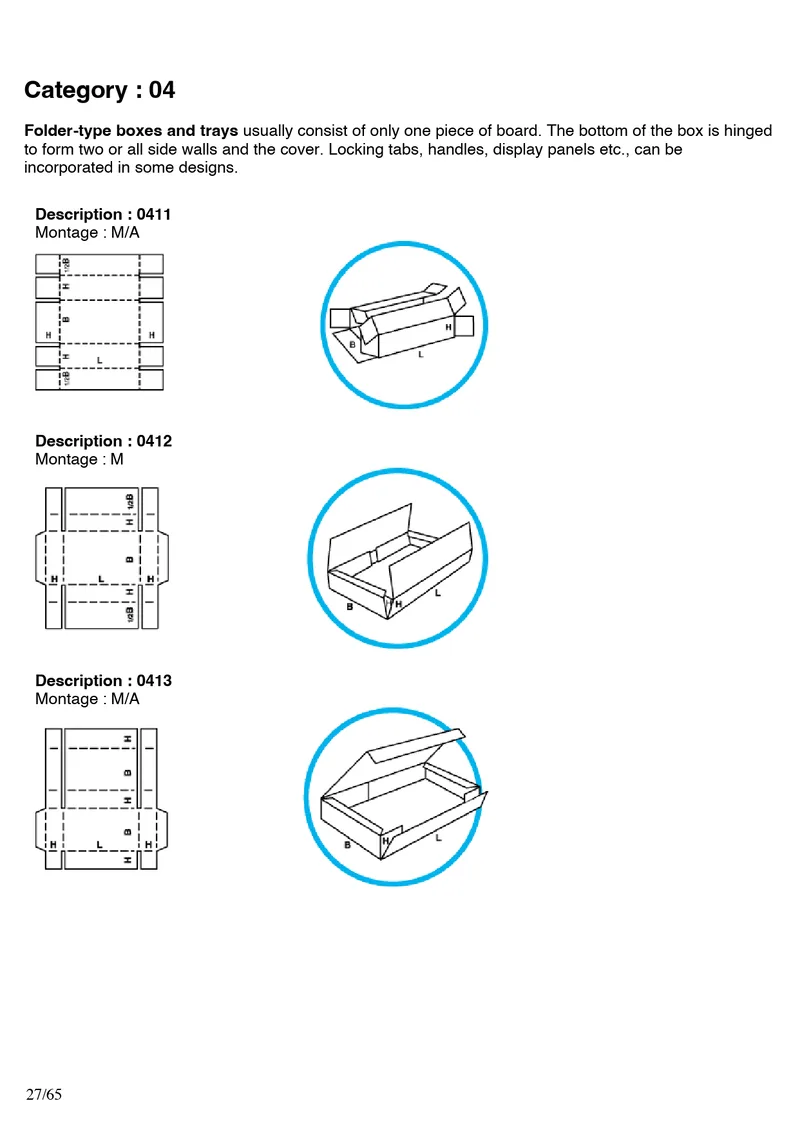

FEFCO 0411, 0412, 0413 — 0411 · 0412 · 0413

FEFCO 0415, 0416, 0420 — 0415 · 0416 · 0420

FEFCO 0421, 0422, 0423 — 0421 · 0422 · 0423

FEFCO 0424, 0425, 0426 — 0424 · 0425 · 0426

FEFCO 0427, 0428, 0429 — 0427 · 0428 · 0429

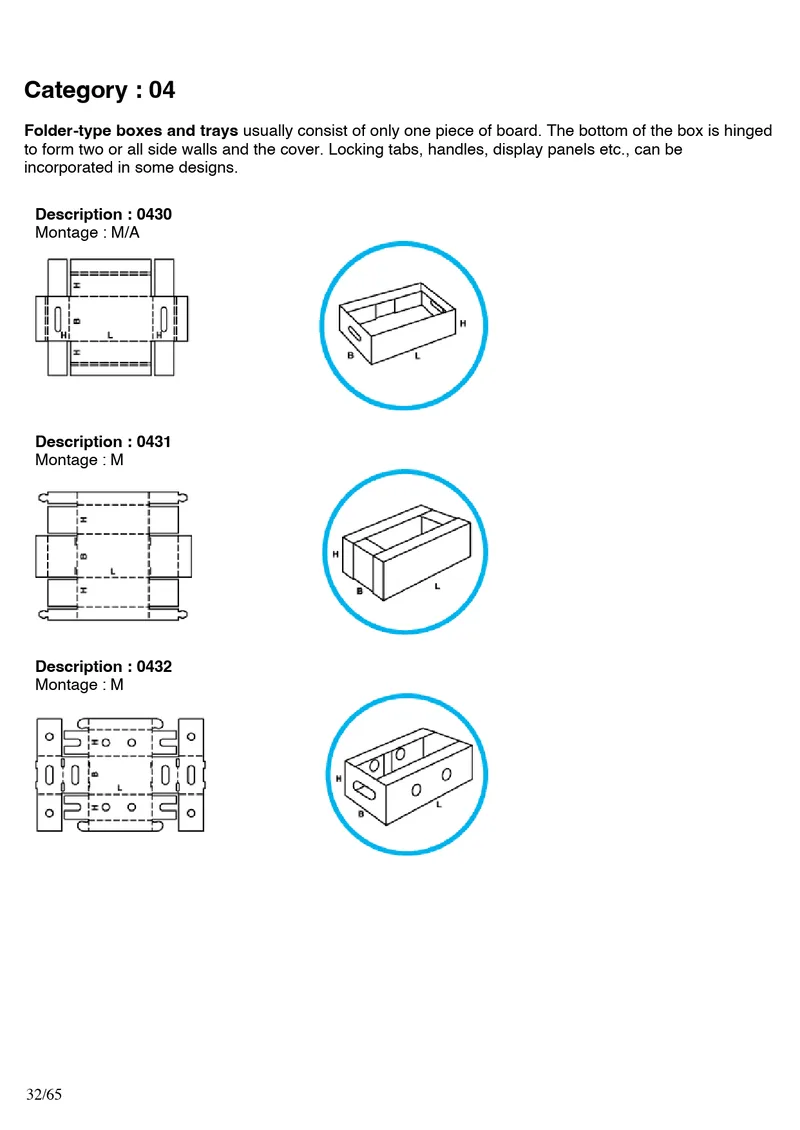

FEFCO 0430, 0431, 0432 — 0430 · 0431 · 0432

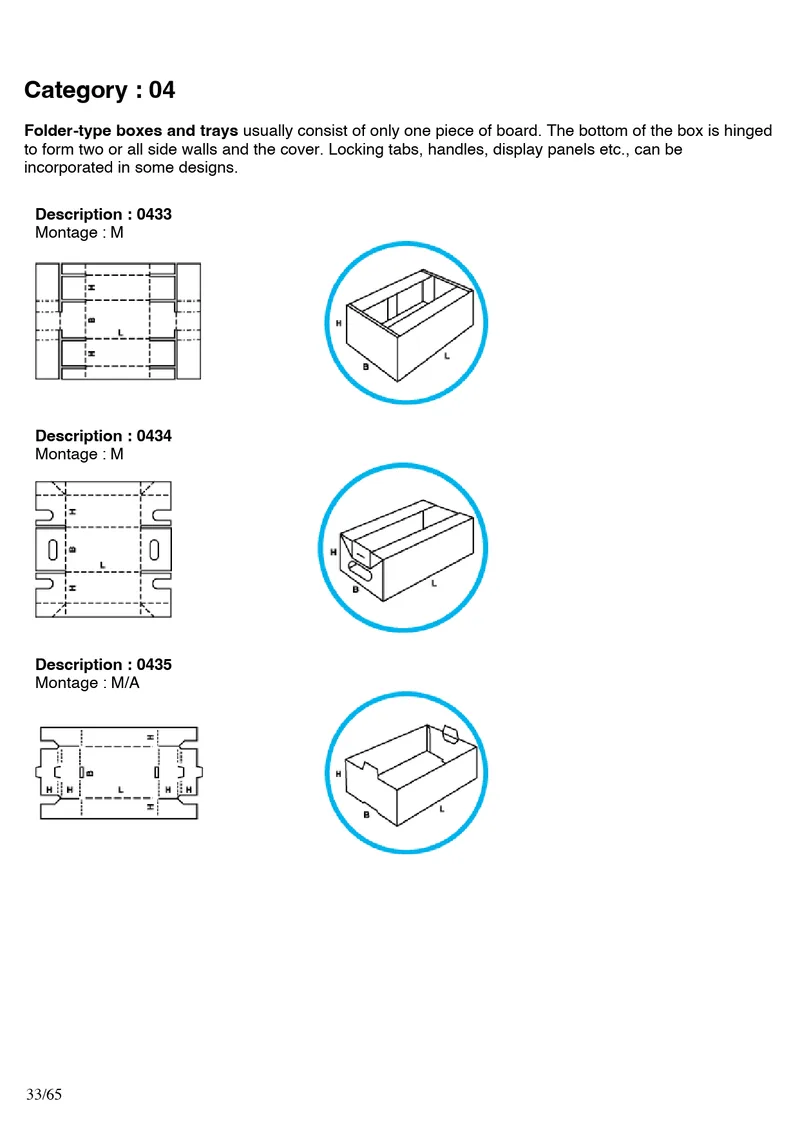

FEFCO 0433, 0434, 0435 — 0433 · 0434 · 0435

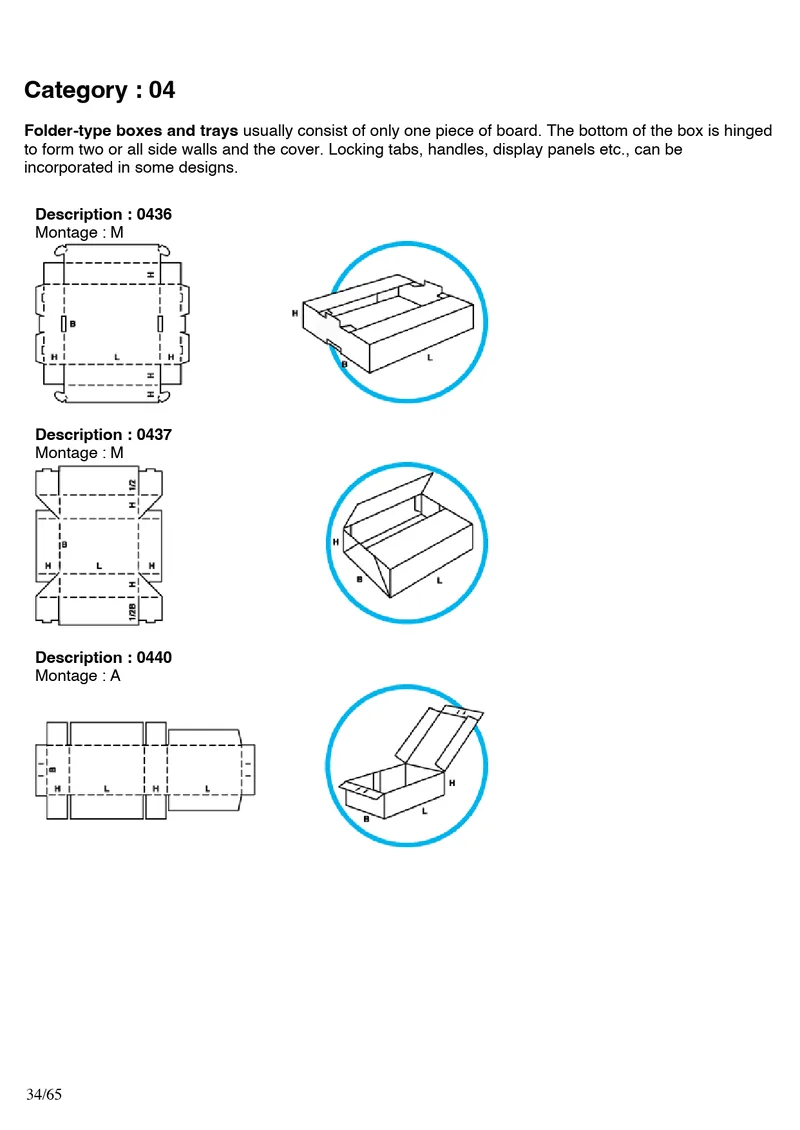

FEFCO 0436, 0437, 0440 — 0436 · 0437 · 0440

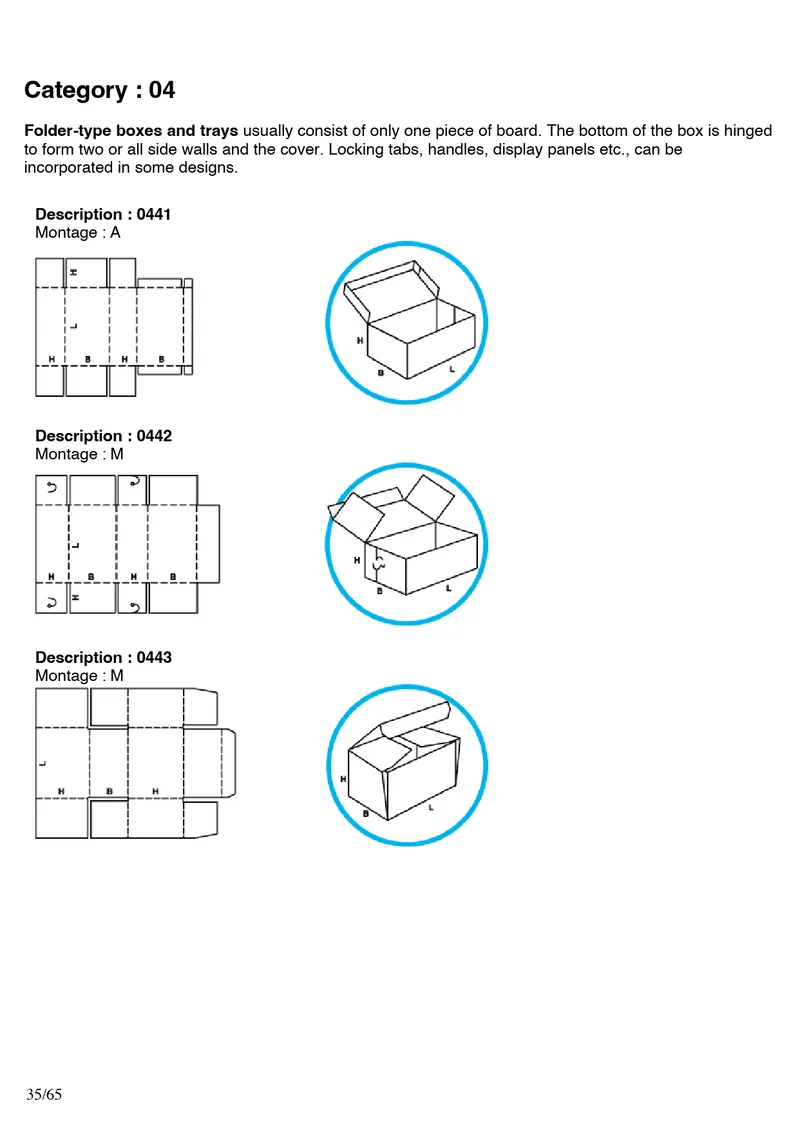

FEFCO 0441, 0442, 0443 — 0441 · 0442 · 0443

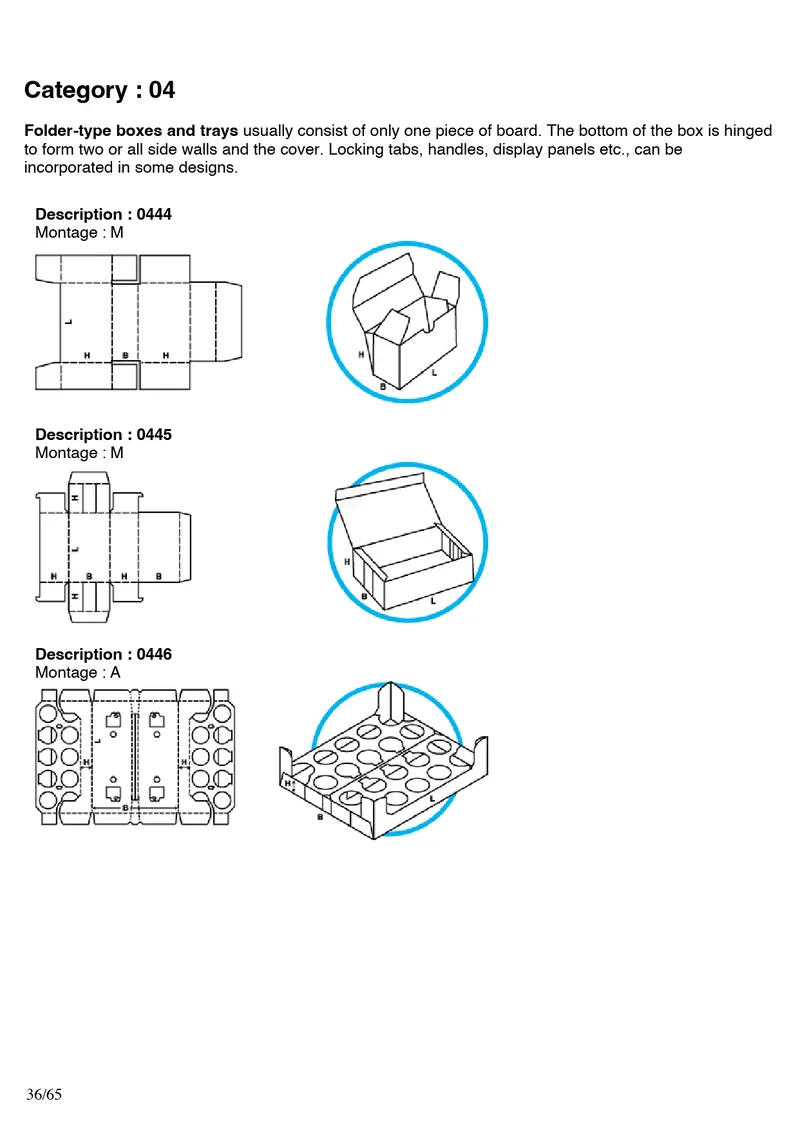

FEFCO 0444, 0445, 0446 — 0444 · 0445 · 0446

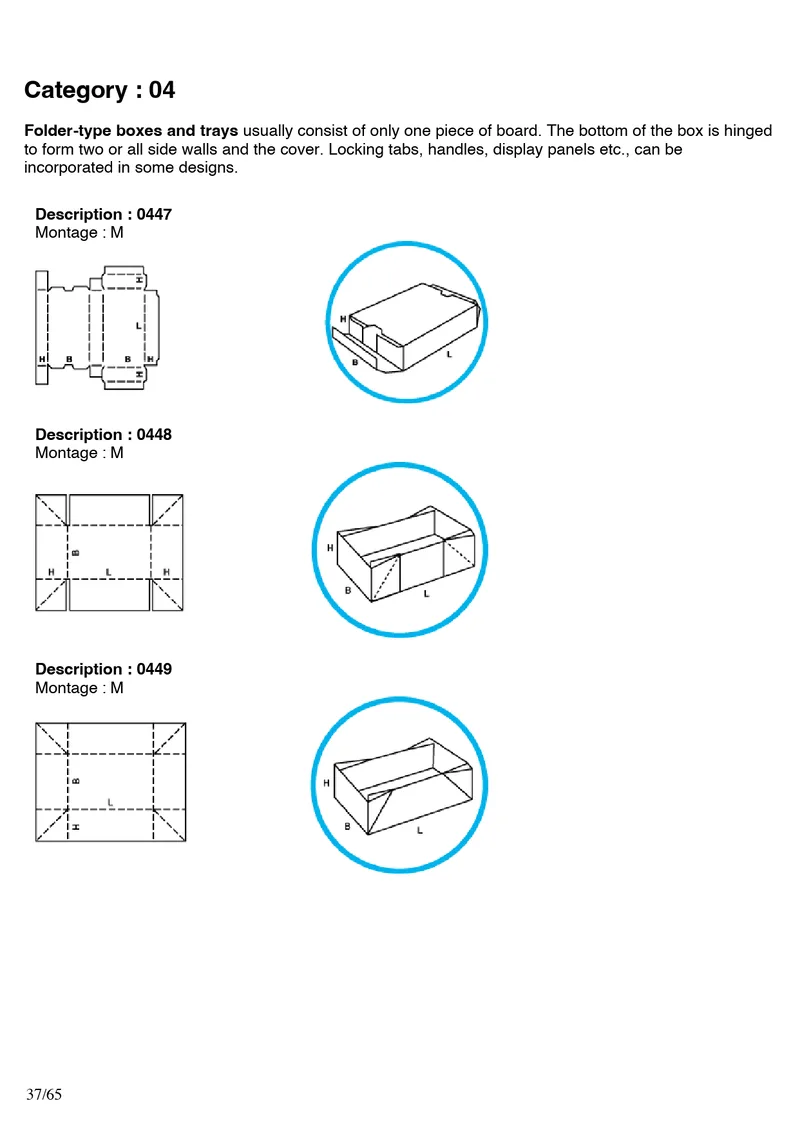

FEFCO 0447, 0448, 0449 — 0447 · 0448 · 0449

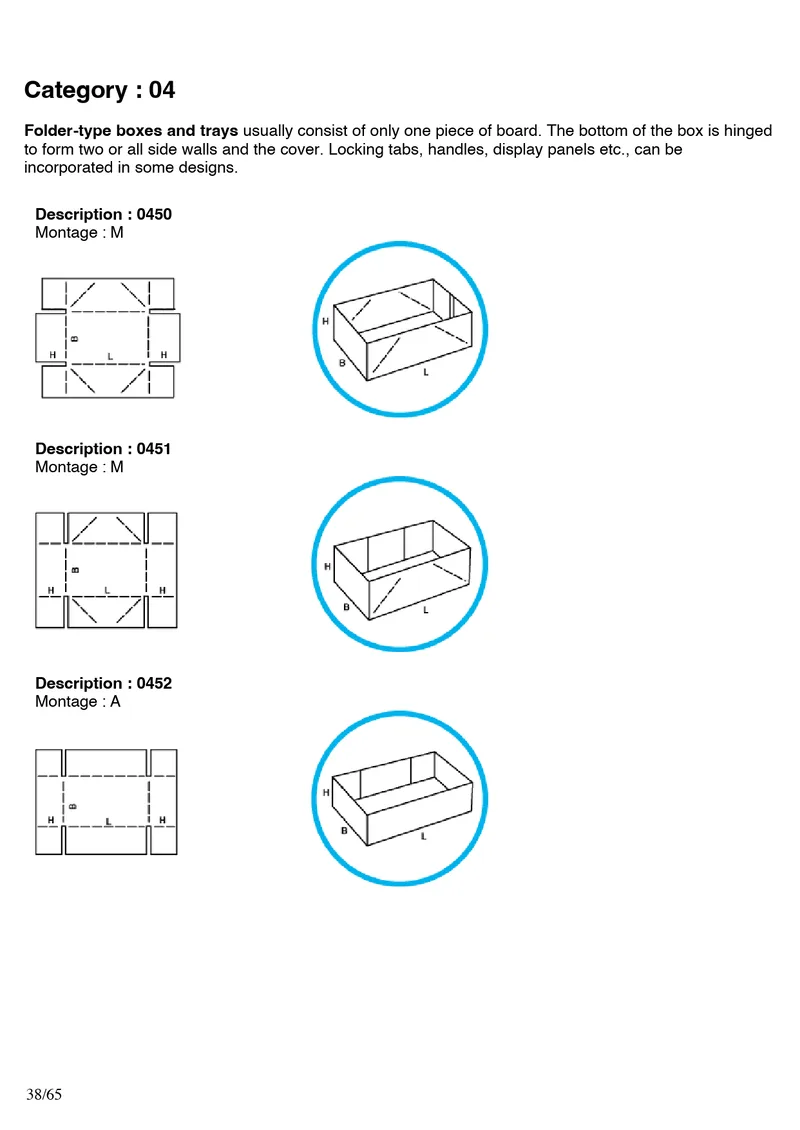

FEFCO 0450, 0451, 0452 — 0450 · 0451 · 0452

FEFCO 0453, 0454, 0455 — 0453 · 0454 · 0455

FEFCO 0456, 0457, 0458 — 0456 · 0457 · 0458

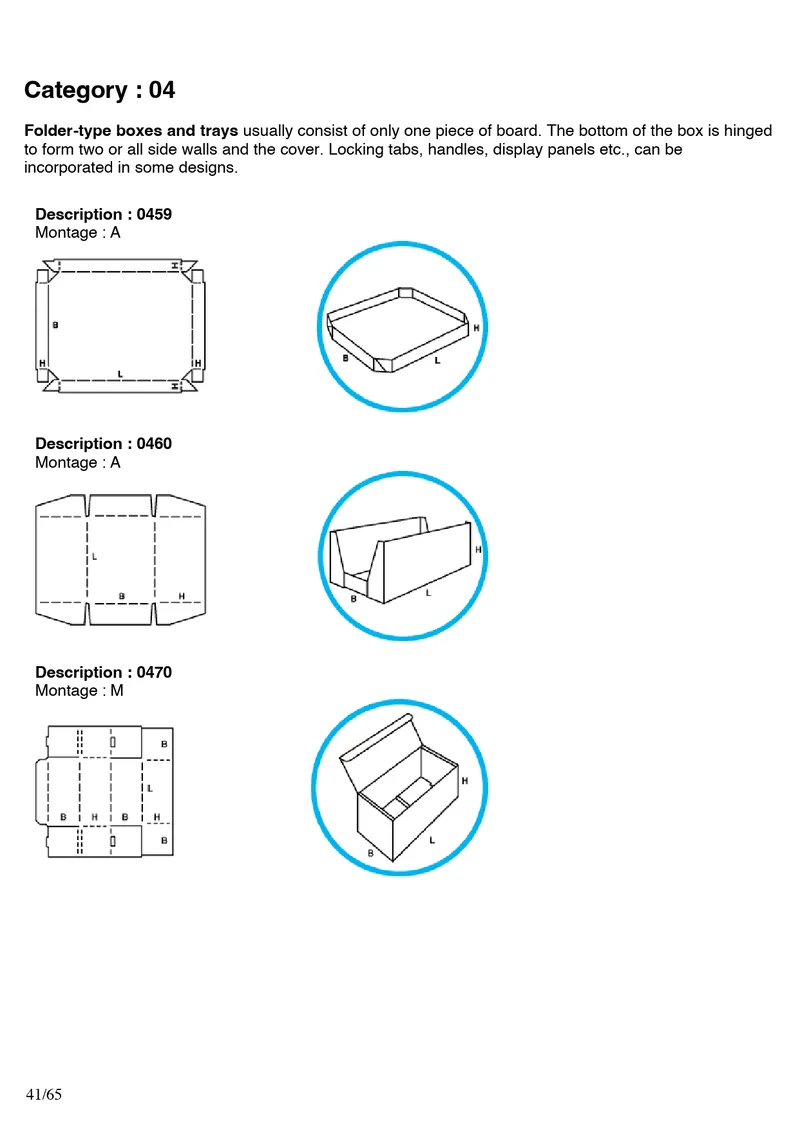

FEFCO 0459, 0460, 0470 — 0459 · 0460 · 0470

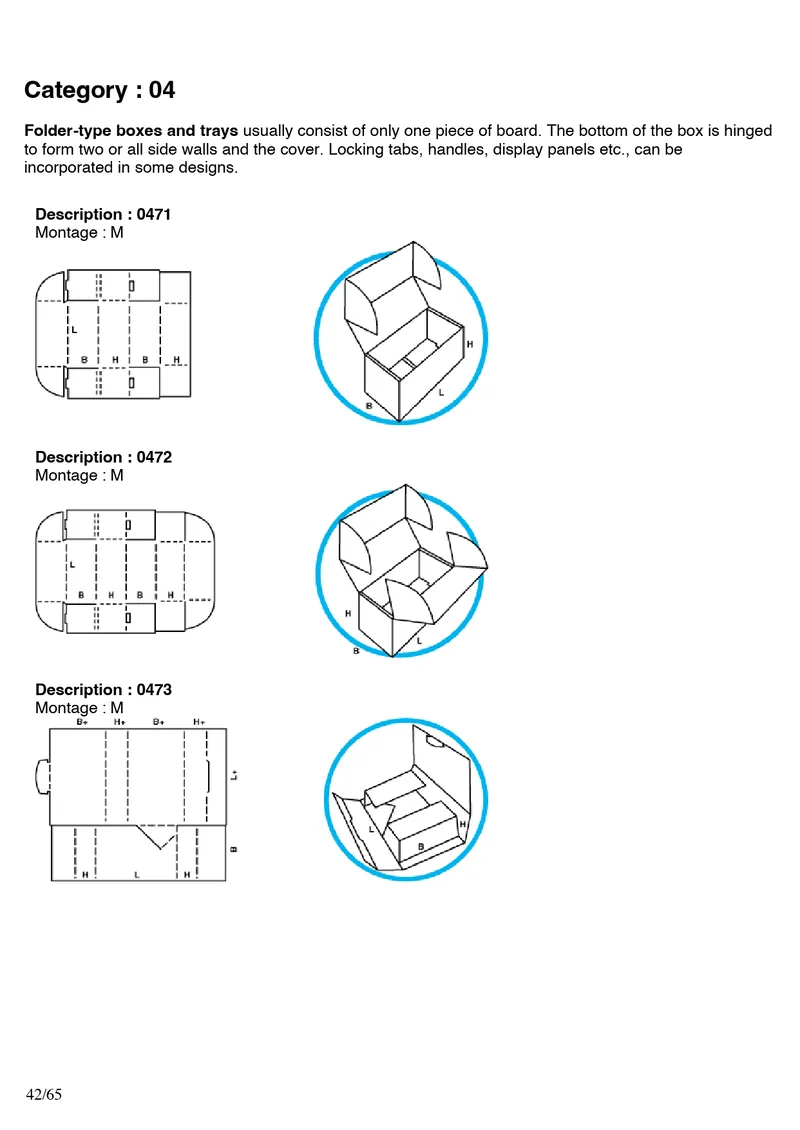

FEFCO 0471, 0472, 0473 — 0471 · 0472 · 0473

Категория 05 — Выдвижные ящики

Состоят из нескольких частей, вставляемых друг в друга — внешней обечайки и внутреннего лотка. Обеспечивают удобный доступ к содержимому. Применяются для подарочной и потребительской упаковки.

Коды: 0501–0512.

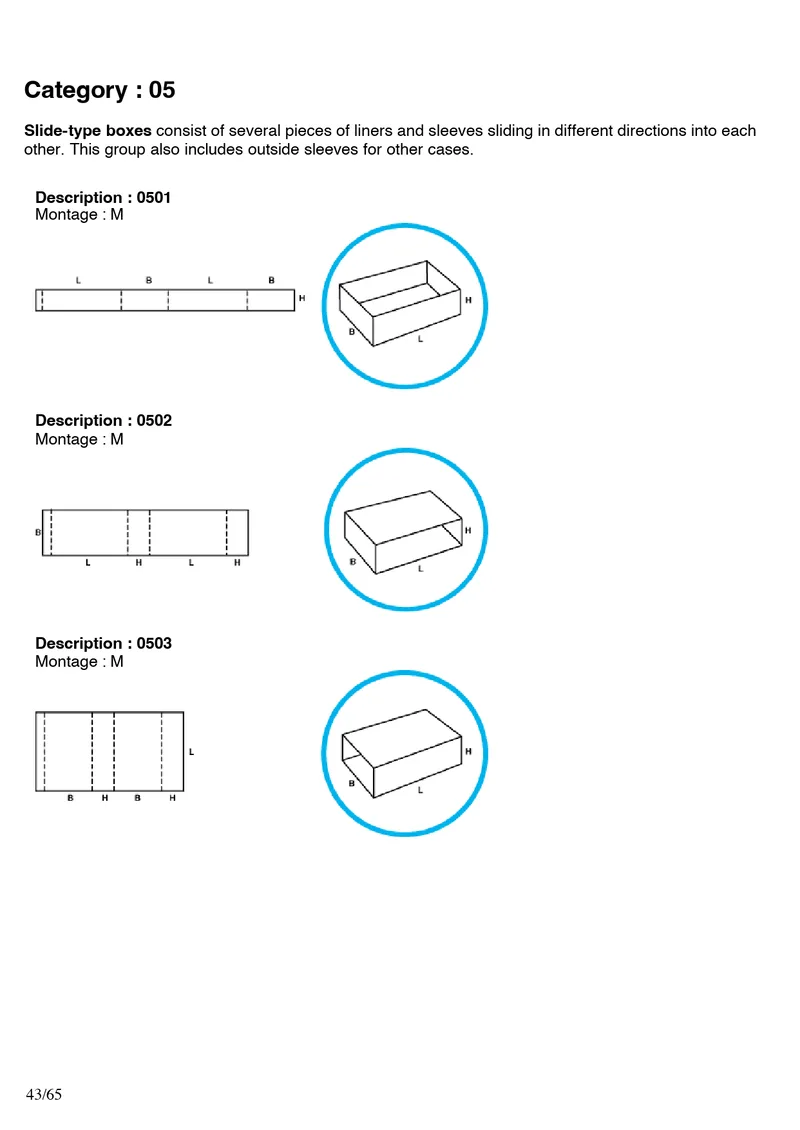

FEFCO 0501, 0502, 0503 — 0501 · 0502 · 0503

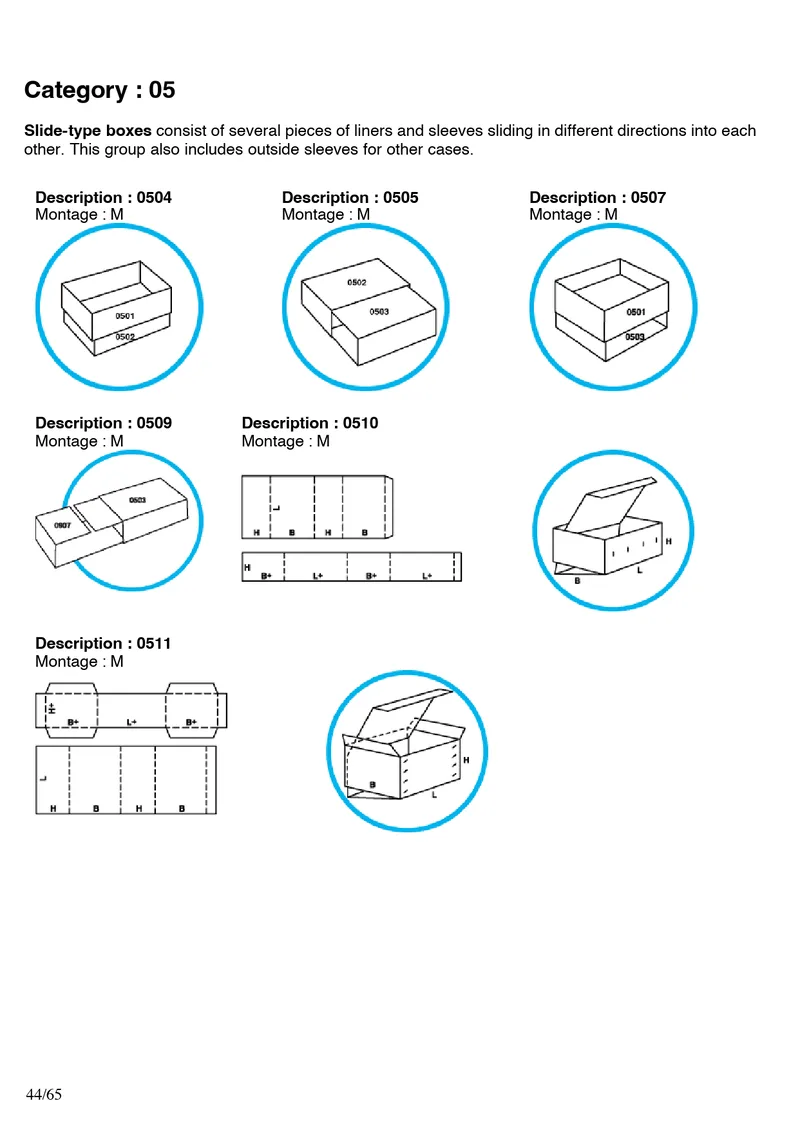

FEFCO 0504, 0505, 0507, 0509, 0510, 0511 — 0504 · 0505 · 0507 · 0509 · 0510 · 0511

Категория 06 — Каркасные ящики

Состоят из двух отдельных торцов и корпуса, которые скрепляются между собой скобами или клеем. Отличаются высокой прочностью стенок. Используются для тяжёлых и крупногабаритных грузов.

Коды: 0601–0621.

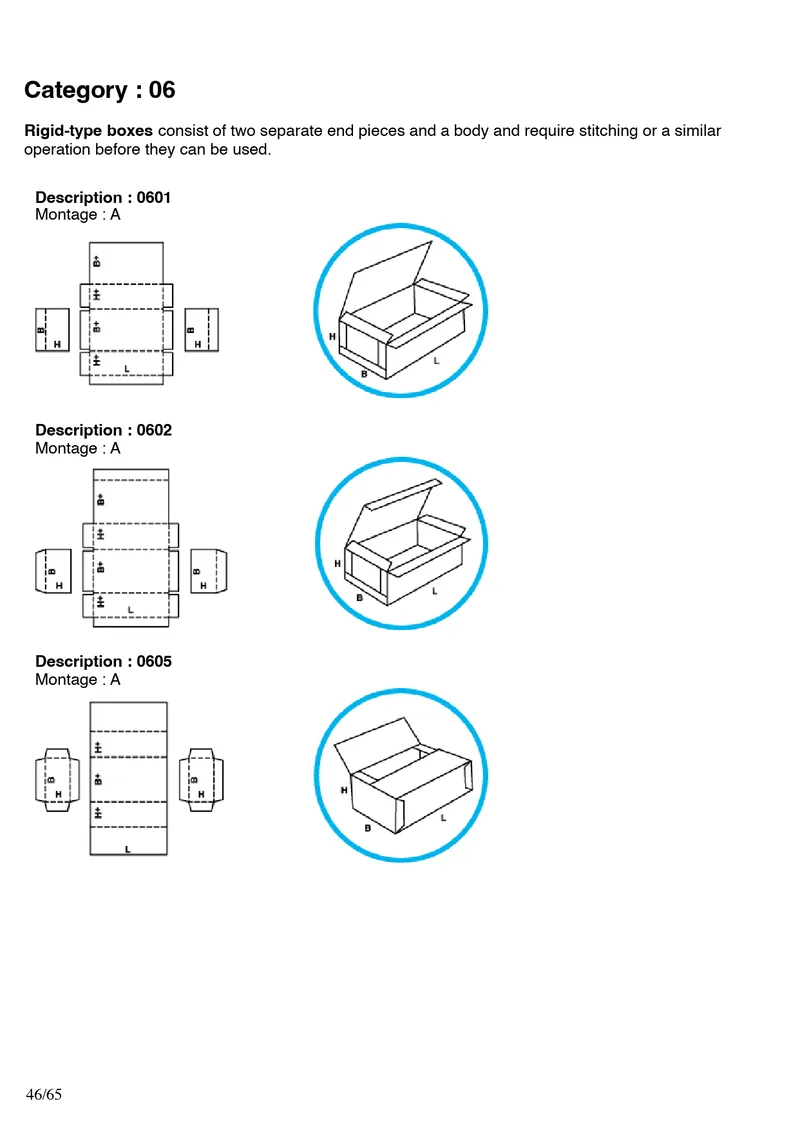

FEFCO 0601, 0602, 0605 — 0601 · 0602 · 0605

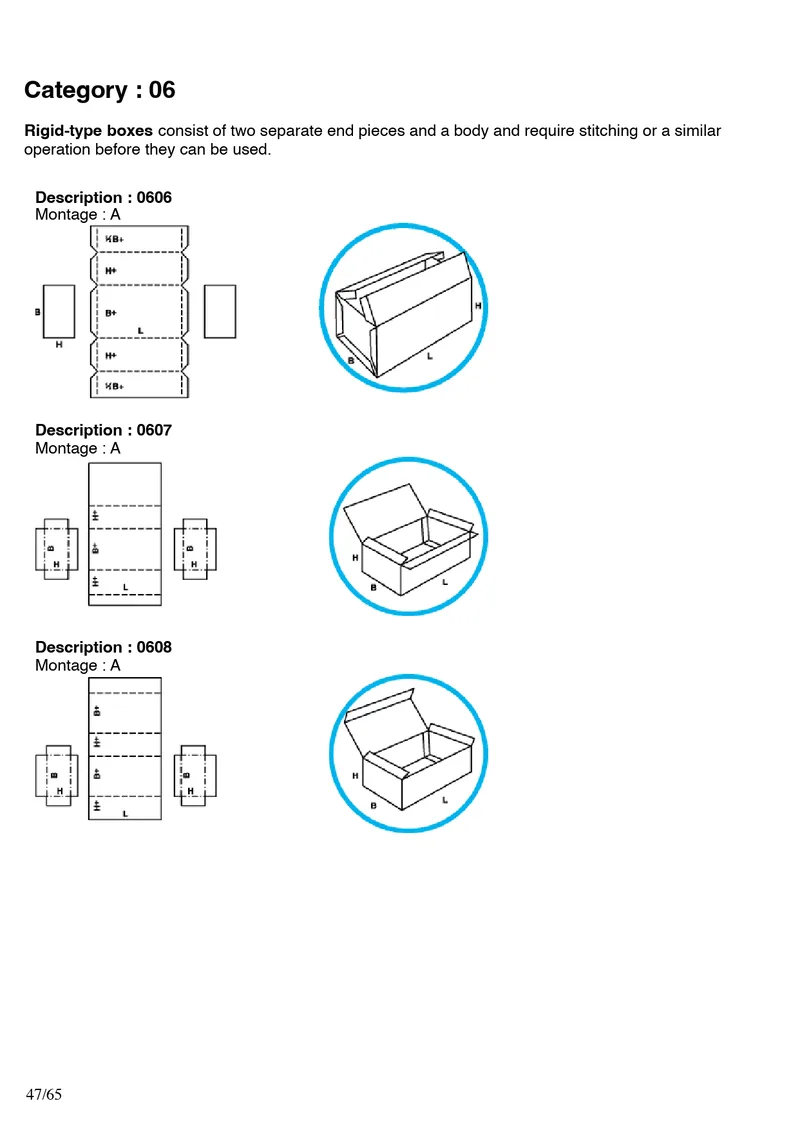

FEFCO 0606, 0607, 0608 — 0606 · 0607 · 0608

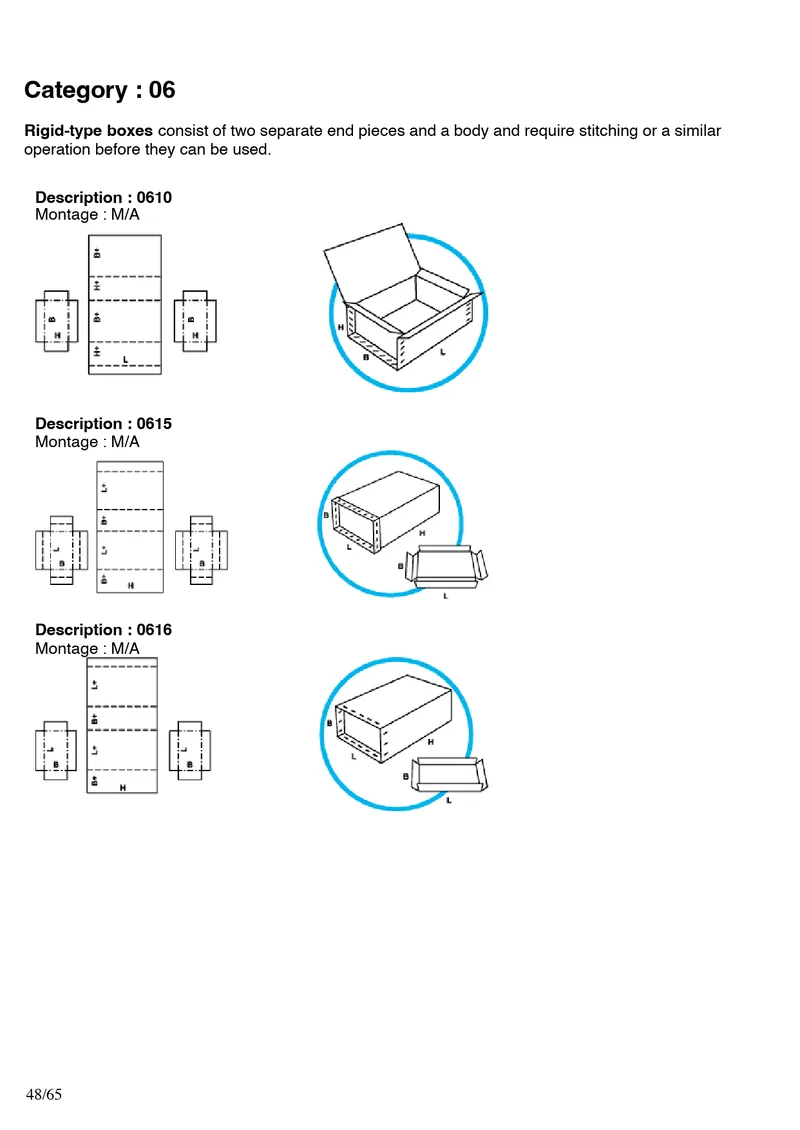

FEFCO 0610, 0615, 0616 — 0610 · 0615 · 0616

Категория 07 — Готово-склеенные ящики

Изготавливаются из одной заготовки, поступают на предприятие уже склеенными и готовы к использованию после простого раскрытия. Не требуют дополнительного скрепления. Идеальны для высокоскоростных автоматических линий упаковки.

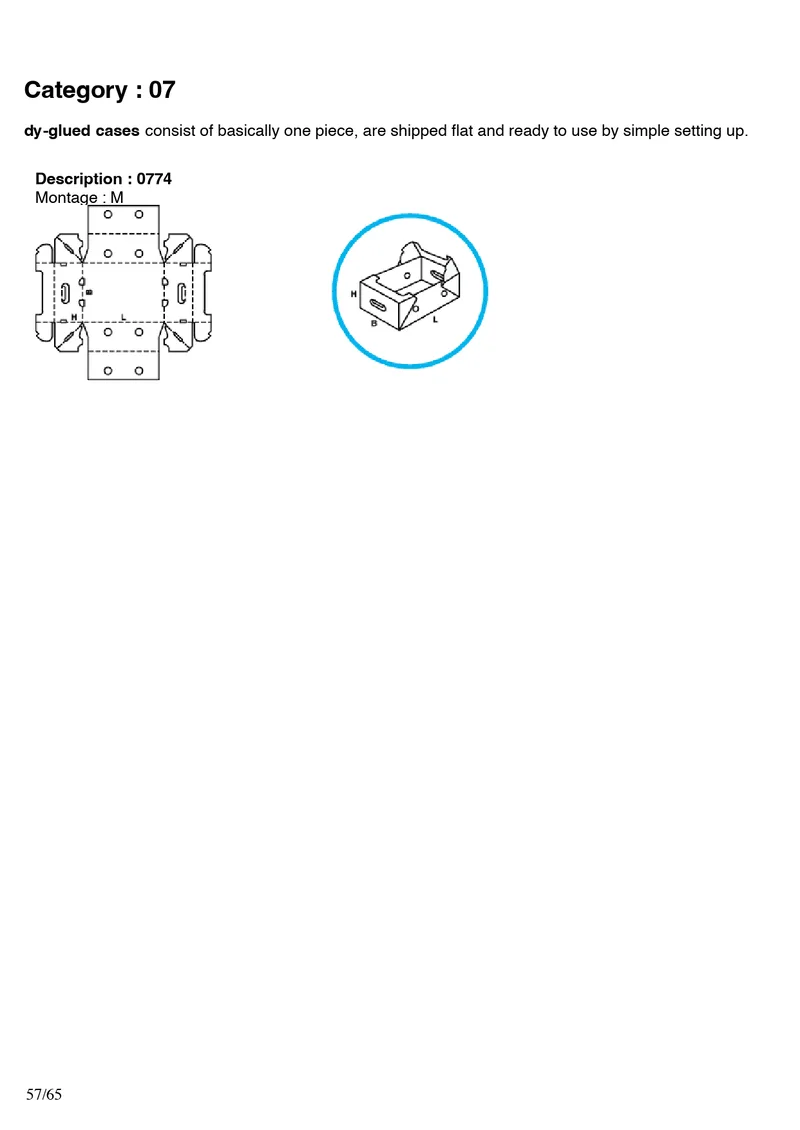

Коды: 0700–0774.

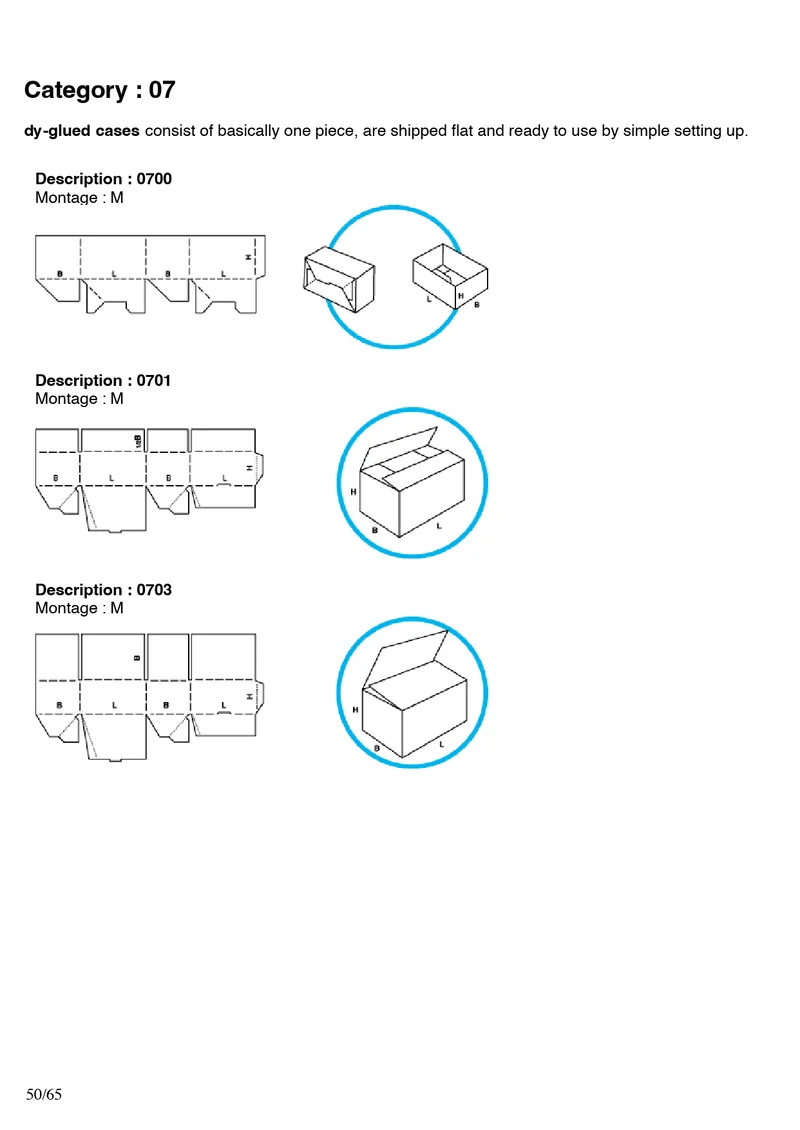

FEFCO 0700, 0701, 0703 — 0700 · 0701 · 0703

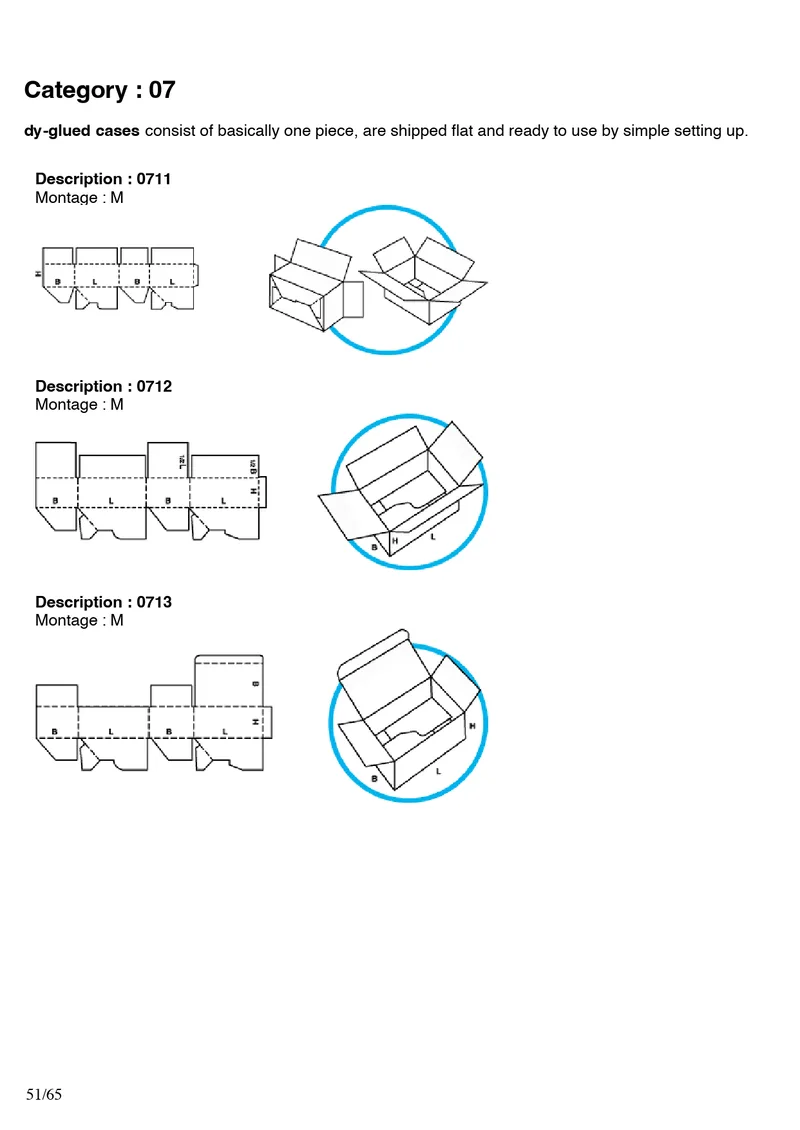

FEFCO 0711, 0712, 0713 — 0711 · 0712 · 0713

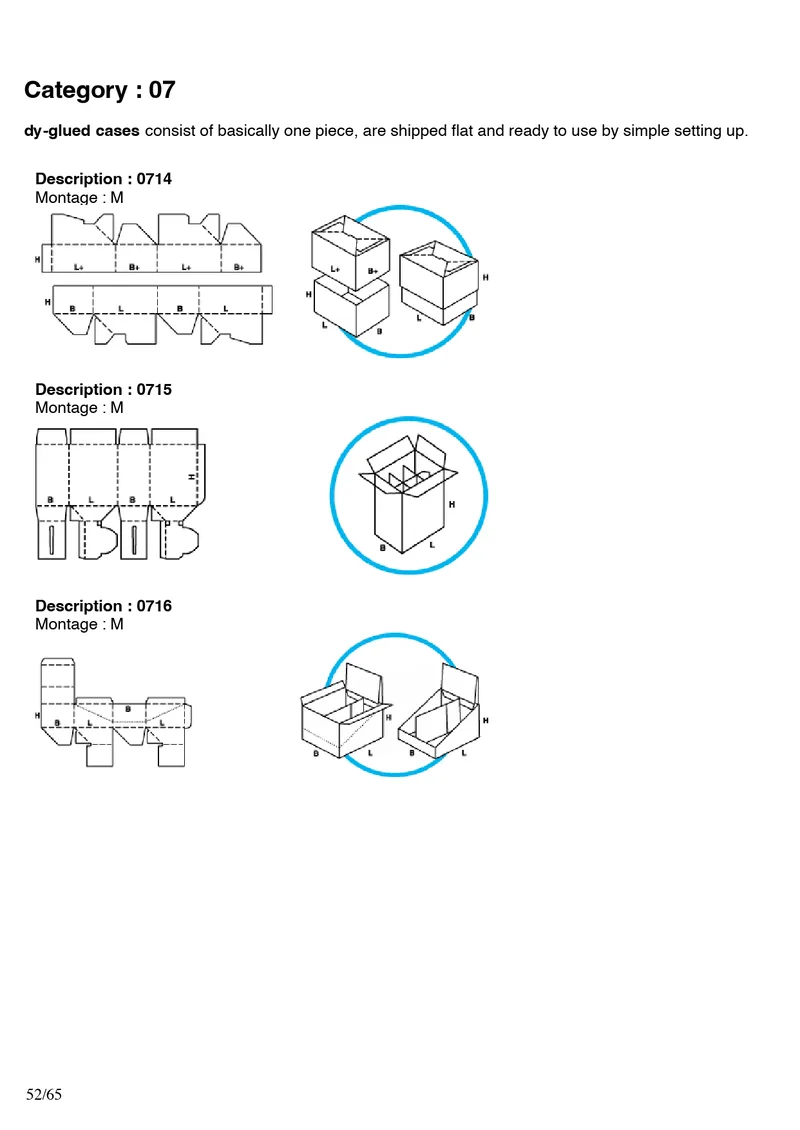

FEFCO 0714, 0715, 0716 — 0714 · 0715 · 0716

FEFCO 0717, 0718, 0747 — 0717 · 0718 · 0747

FEFCO 0748, 0751, 0752 — 0748 · 0751 · 0752

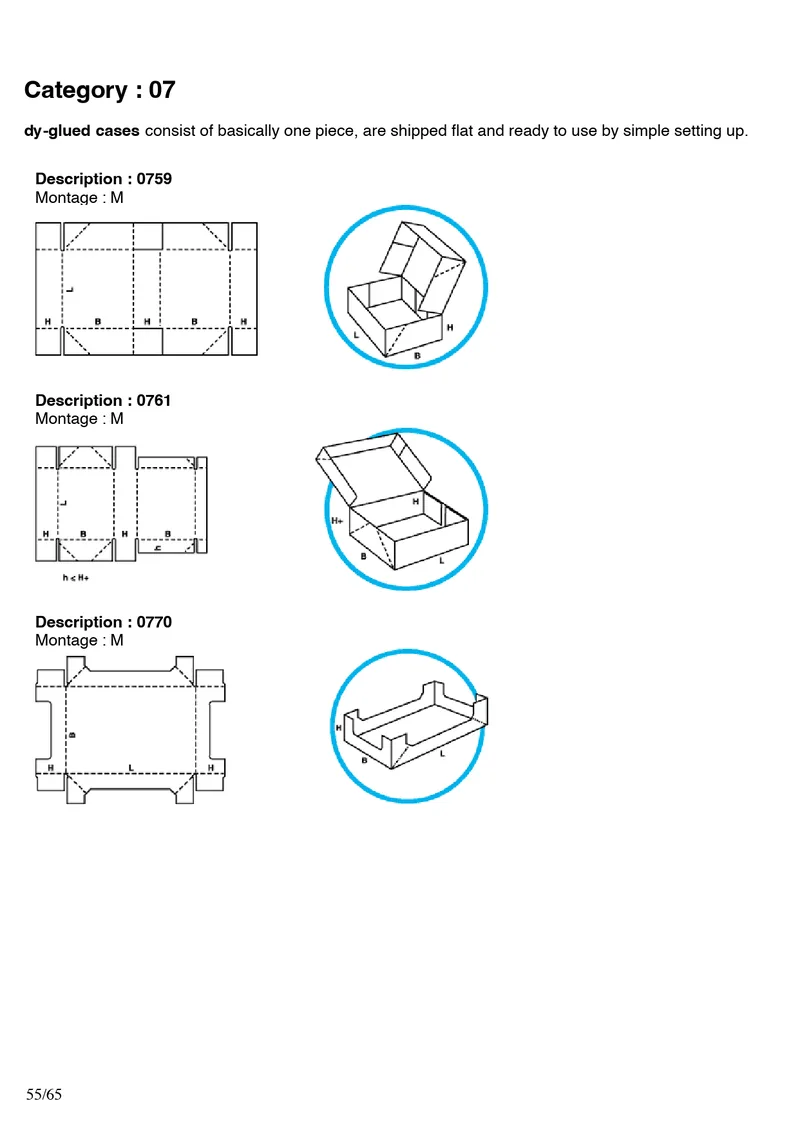

FEFCO 0759, 0761, 0770 — 0759 · 0761 · 0770

FEFCO 0771, 0772, 0773 — 0771 · 0772 · 0773

Категория 09 — Вкладыши и перегородки

Внутренние элементы упаковки: перегородки, уголки, прокладки, вставки для фиксации товара. Изготавливаются отдельно и вкладываются в основной ящик. Предотвращают смещение и повреждение содержимого при транспортировке.

Коды: 0900–0976.

FEFCO 0900–0906 — 0900 · 0901 · 0902 · 0903 · 0904 · 0905 · 0906

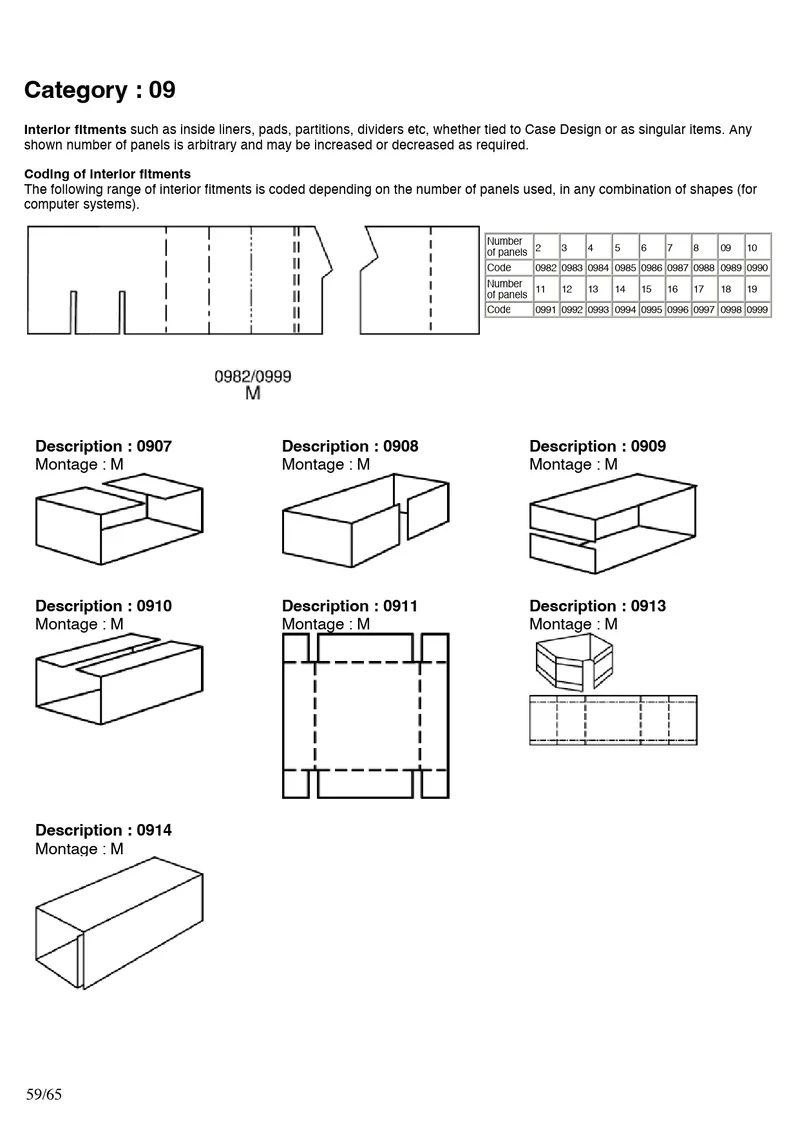

FEFCO 0907–0914 — 0907 · 0908 · 0909 · 0910 · 0911 · 0913 · 0914

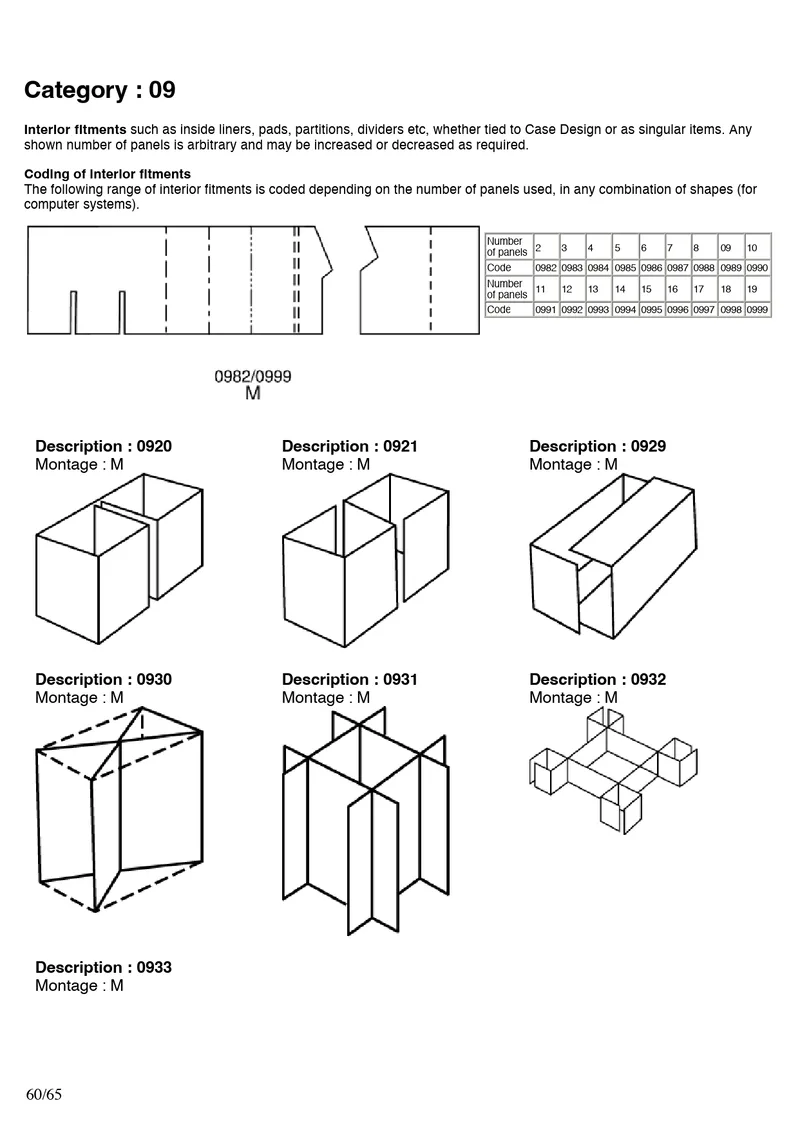

FEFCO 0920–0933 — 0920 · 0921 · 0929 · 0930 · 0931 · 0932 · 0933

FEFCO 0933 — продолжение — 0933 (продолжение)

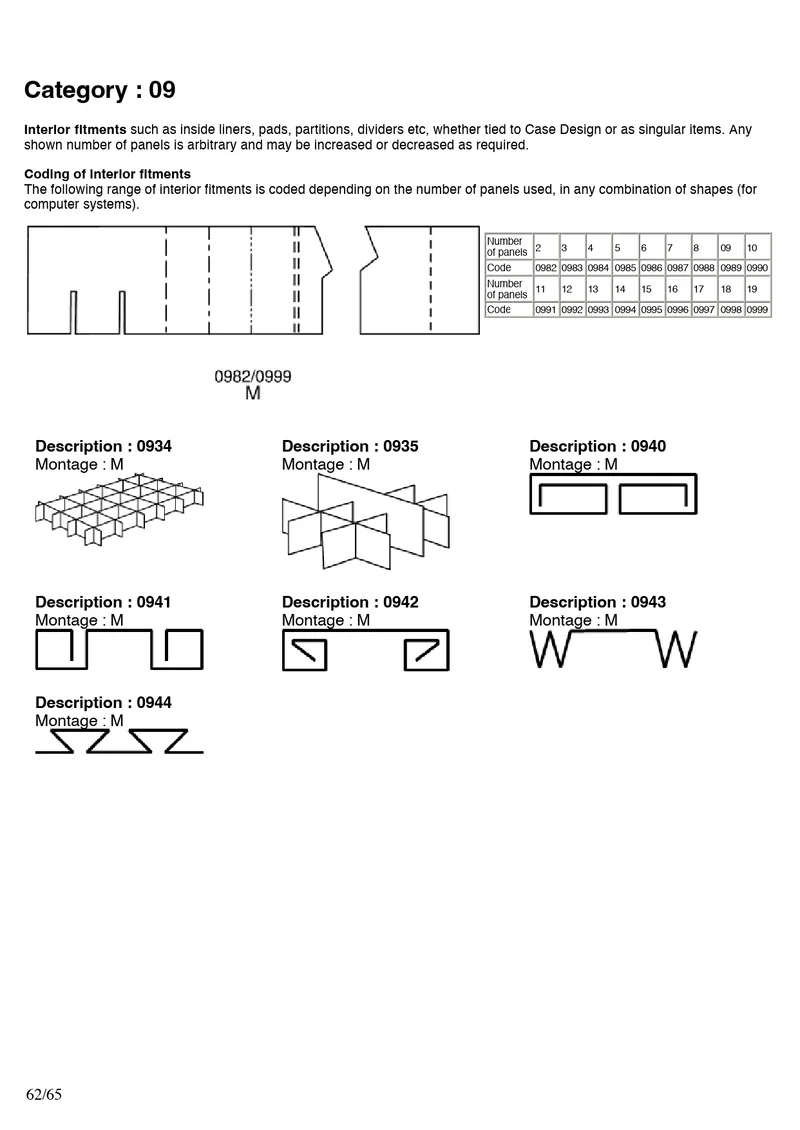

FEFCO 0934–0944 — 0934 · 0935 · 0940 · 0941 · 0942 · 0943 · 0944

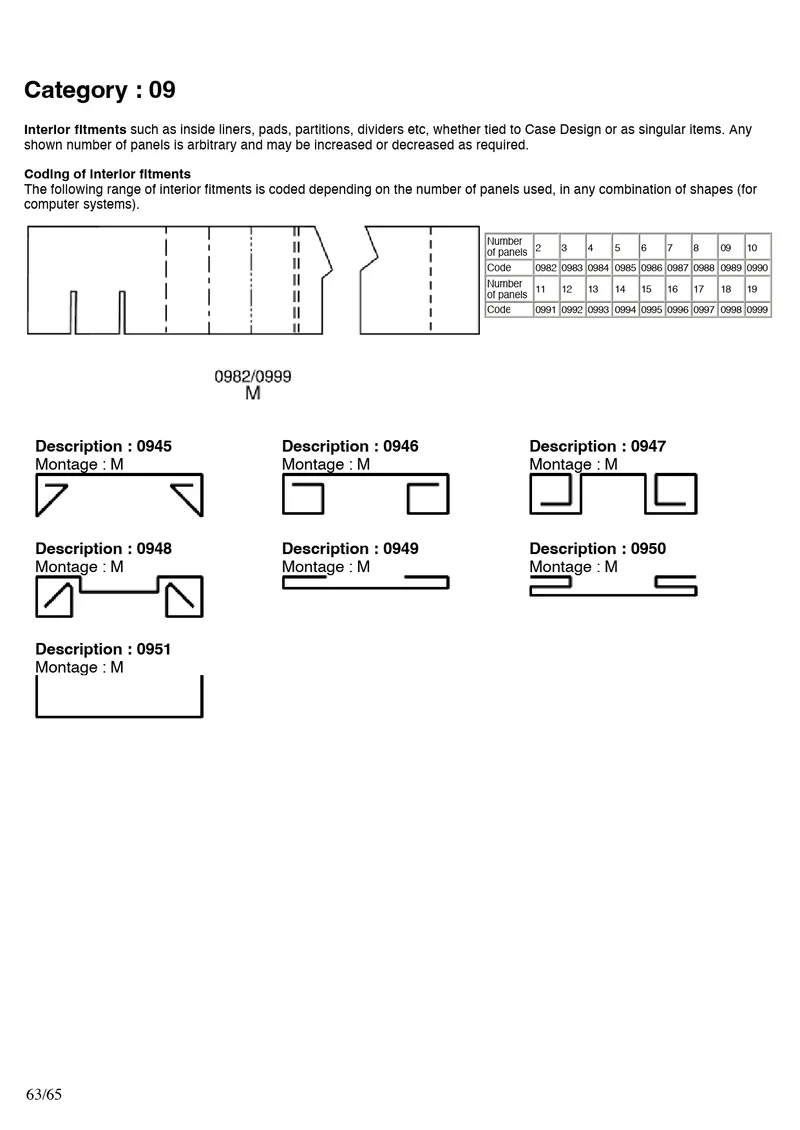

FEFCO 0945–0951 — 0945 · 0946 · 0947 · 0948 · 0949 · 0950 · 0951

FEFCO 0965–0973 — 0965 · 0966 · 0967 · 0970 · 0971 · 0972 · 0973

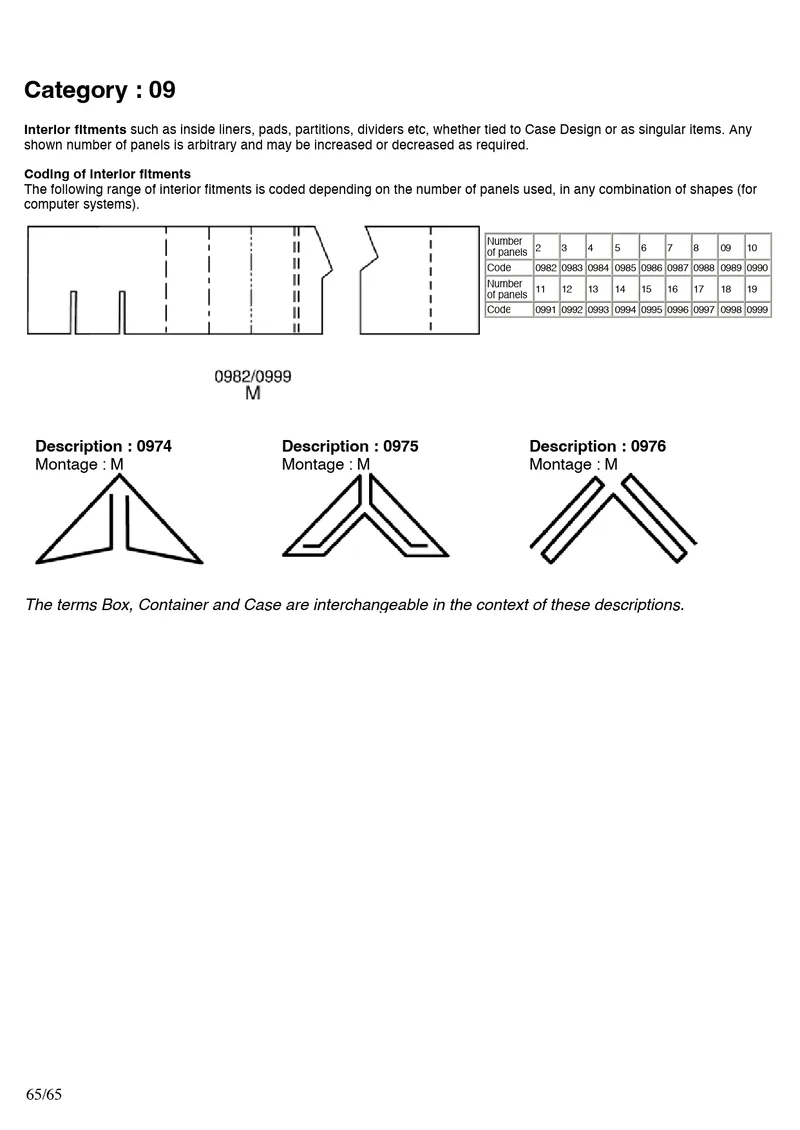

FEFCO 0974, 0975, 0976 — 0974 · 0975 · 0976
